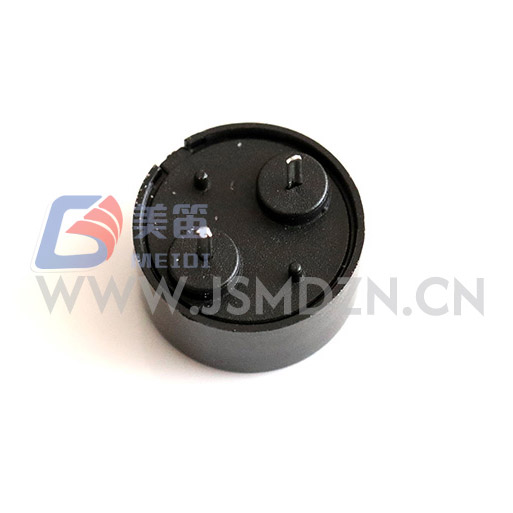

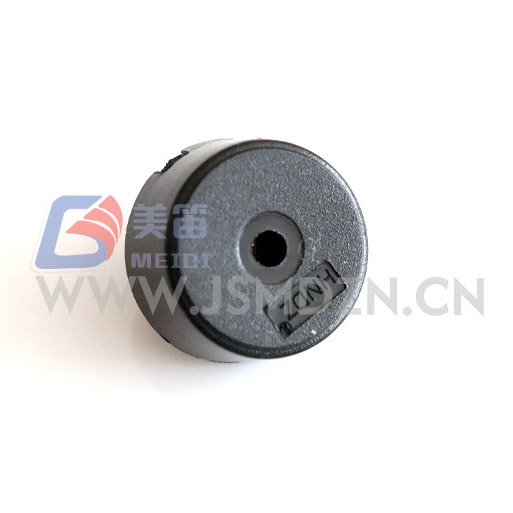

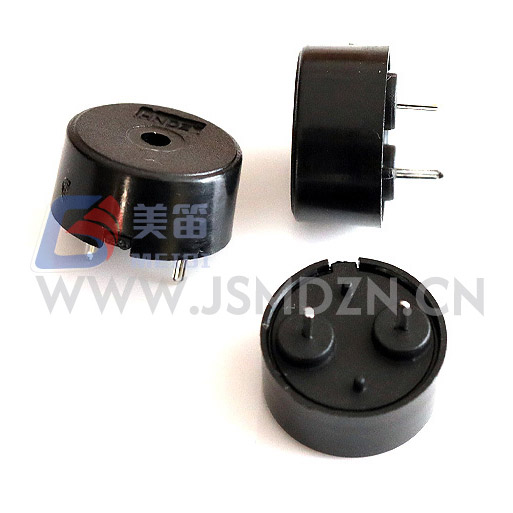

Bộ rung thụ động áp điện 1207 có chốt Pogo là một bộ tạo âm áp điện thụ động xuyên lỗ được thiết kế để truyền động bằng dạng sóng AC bên ngoài. Nó có đường kính 12,5 mm và chiều cao 7,0 mm, với vỏ PBT màu đen nặng khoảng 0,66g. Khi được cung cấp một Sóng vuông 5Vp‑p ở tần số cộng hưởng 4000Hz, còi phát ra âm thanh mức áp suất ít nhất là 80dB ở khoảng cách 10 cm, trong khi vẽ không quá 10mA. Tín hiệu điều khiển có thể dao động từ 1V đến 30V đỉnh tới đỉnh, cho phép tích hợp với logic điện áp thấp cũng như các mạch công nghiệp có điện áp cao hơn. Sự thụ động này kiến trúc cung cấp cho người thiết kế toàn quyền kiểm soát tần số âm thanh và loại bỏ dòng điện tĩnh kết hợp với các mạch dao động hoạt động.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện (Xuyên lỗ) | — |
| Điện áp định mức | 5 Vp‑p | Mức độ kiểm tra tham khảo |
| Điện áp hoạt động | 1 – 30 Vp‑p | Phạm vi tín hiệu ổ đĩa |
| Tần số cộng hưởng | 4000 ± 500 Hz | Ở điều kiện định mức |
| Âm thanh phát ra ở 10 cm | ≥ 80 dB | Sóng vuông 5 Vp‑p, 4000 Hz |
| Mức tiêu thụ hiện tại | ≤ 10 mA | Sóng vuông 5 Vp‑p, 4000 Hz |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

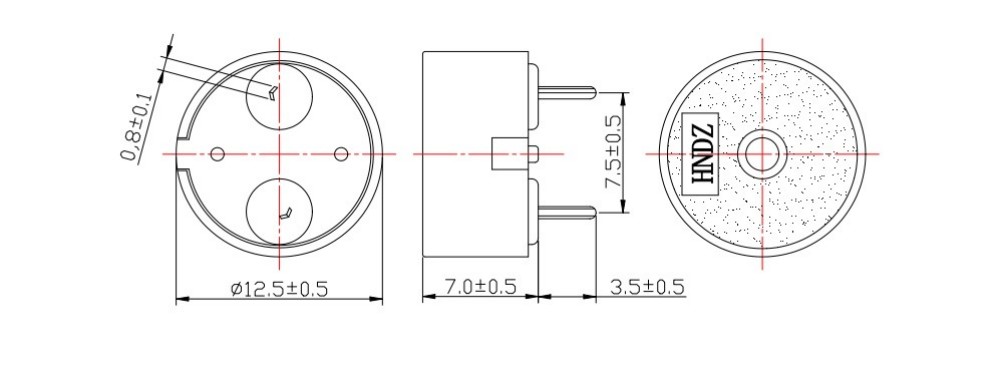

| Kích thước (Dia × H) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Chỉ có thân máy, không bao gồm chân cắm |
| Cân nặng | 0,66 ± 0,2 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn sóng ★ | 260 ± 5oC, 4–6 giây | Khuyến nghị 2–3 chu kỳ |
| Hàn thủ công ★ | 350 ± 10oC, 2–5 giây | Khuyến nghị 2–3 chu kỳ |
| Khả năng chịu nhiệt hàn | 250 ± 5oC, 10 ± 0,5 giây | Thân cách mối hàn 2,0 mm |
Các phép đo sau đây được ghi lại trên mẫu 10 đơn vị được thử nghiệm ở 5Vp‑p, 4000Hz sóng vuông. Những giá trị này minh họa sự phân bổ sản xuất điển hình và không giới hạn được đảm bảo. Để biết phạm vi hiệu suất được đảm bảo, hãy tham khảo thông số kỹ thuật ở trên.
| KHÔNG. | SPL (dB) | Hiện tại (mA) | Điện dung (nF) | Đường kính (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Là một thành phần thụ động, HNR‑1207 PA7.5 dựa vào hệ thống máy chủ để cung cấp tín hiệu sóng vuông hoặc xung trung tâm ở tần số 4000Hz. Một cách triển khai phổ biến sử dụng một Chân GPIO của vi điều khiển được cấu hình làm đầu ra hẹn giờ, được đệm tùy chọn thông qua một bóng bán dẫn khi mong muốn có điện áp điều khiển cao hơn nguồn cung cấp logic. các bản chất điện dung của còi, với điện dung danh định khoảng 12nF, kết quả trong các xung dòng điện ngắn ở mỗi cạnh tín hiệu. Đặt một điện trở loạt nhỏ (100–330Ω) phù hợp với chốt truyền động có thể hạn chế dòng điện cực đại mà không cần ảnh hưởng đến âm thanh phát ra. Vì điện áp hoạt động trải dài từ 1V đến 30Vp‑p nên cùng một bộ rung có thể được điều khiển trực tiếp từ MCU 3,3V để có cảnh báo vừa phải hoặc tăng lên 12V hoặc 24V cho các ứng dụng to hơn.
Đối với lắp ráp sản xuất số lượng lớn, hàn sóng ở 260oC trong 4–6 giây là phương pháp ưa thích. Hàn thủ công bằng bàn ủi đặt ở nhiệt độ 350oC trong 2–5 giây cũng có thể chấp nhận được, cho phép tối đa ba chu kỳ nhiệt. Nhà ở nên được giữ cách bể hàn ít nhất 2,0mm để tránh biến dạng.
Mỗi lô sản xuất Bộ rung thụ động áp điện 1207 có chốt Pogo đều được lấy mẫu để đảm bảo độ tin cậy của bảy mục giao thức được xác định trong đặc tả sản phẩm. Các thử nghiệm bao gồm việc tiếp xúc kéo dài với độ ẩm (50oC, 90–95% RH, 48h), bảo quản ở nhiệt độ cao và thấp, chu trình nhiệt trong khoảng từ -30oC đến + 80oC, rơi cơ học, rung và khả năng chịu nhiệt hàn. Việc chấp nhận yêu cầu tất cả các thông số kỹ thuật về điện và kích thước phải được đáp ứng sau khi phục hồi sau 2 giờ ở nhiệt độ phòng.
Cơ sở ở Giang Tô của MEIDI tích hợp quy trình xử lý gốm sứ nội bộ, áp điện tự động liên kết và xác minh âm thanh cuối dòng 100%. Hệ thống quản lý chất lượng được chứng nhận theo tiêu chuẩn ISO9001 và dữ liệu thử nghiệm theo lô cụ thể có thể được cung cấp cùng với số lượng lớn lô hàng.
Thiết bị đã tạo ra đầu ra sóng vuông hoặc xung vuông cho các mục đích khác có thể sử dụng trực tiếp Bộ rung thụ động áp điện 1207 với Pin Pogo mà không cần thêm mạch dao động. Các thiết bị cầm tay chạy bằng pin được hưởng lợi từ dòng truyền động 10mA thấp và sự vắng mặt của tải dao động tĩnh. Trong bảng điều khiển công nghiệp hoạt động từ nguồn điện DC 12V hoặc 24V, việc chấp nhận điện áp rộng giúp đơn giản hóa thiết kế trình điều khiển. Dấu chân nhỏ 12,5mm cũng phù hợp với không gian hạn chế thiết bị điện tử tiêu dùng như cảm biến nhà thông minh và máy kiểm tra cầm tay.
Bộ rung này cần tín hiệu gì?
Nó yêu cầu tín hiệu AC, điển hình là sóng vuông hoặc xung điện, ở tần số gần bằng 4000Hz. Việc sử dụng điện áp DC sẽ không tạo ra âm thanh và có thể làm hỏng phần tử.
Tôi có thể điều khiển nó trực tiếp từ vi điều khiển không?
Có, với điều kiện mức logic nằm trong phạm vi 1–30Vp‑p. Đối với 3,3V hoặc 5V hệ thống, SPL sẽ thấp hơn 80dB được chỉ định ở 5Vp‑p. Một bóng bán dẫn bộ đệm có thể tăng điện áp ổ đĩa khi cần đầu ra cao hơn.
Những hồ sơ hàn nào được khuyến khích?
Nên hàn sóng ở 260oC trong 4–6 giây. Có thể hàn thủ công thực hiện ở 350oC trong 2 trận5 giây. Cả hai phương pháp đều cho phép tối đa ba chu kỳ nhiệt.
Tôi nên xử lý còi như thế nào sau khi hàn?
Vỏ không được bịt kín nên tránh ngâm trong dung môi hoặc chất trợ dung làm sạch. Bảo quản các bo mạch đã lắp ráp trong môi trường khô ráo để tránh hiện tượng oxy hóa chốt.
Đối với bảng dữ liệu hoàn chỉnh, đường cong đáp ứng tần số hoặc báo cáo thử nghiệm theo từng đợt, liên hệ MEIDI với các yêu cầu dự án của bạn. Hỗ trợ kỹ thuật thường đáp ứng trong vòng một ngày làm việc.
