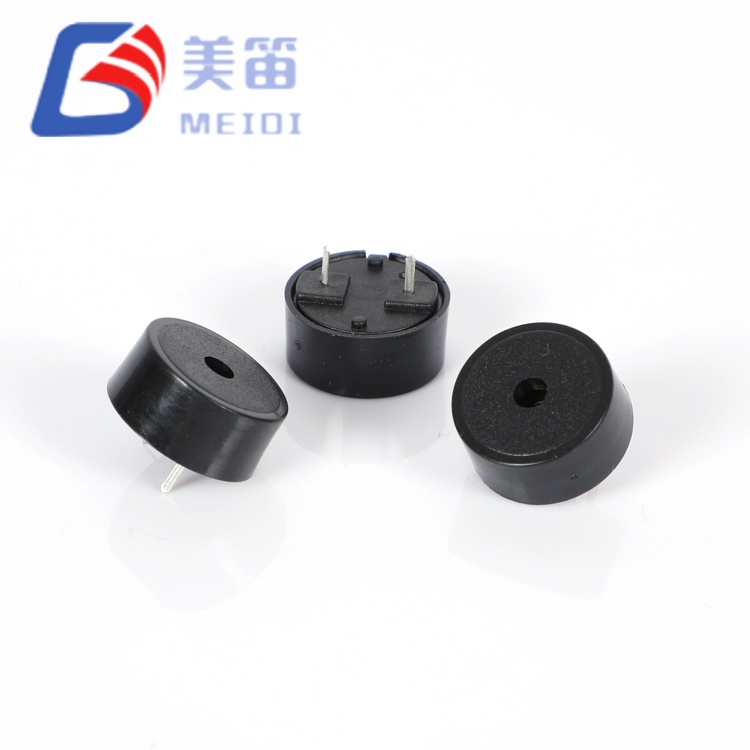

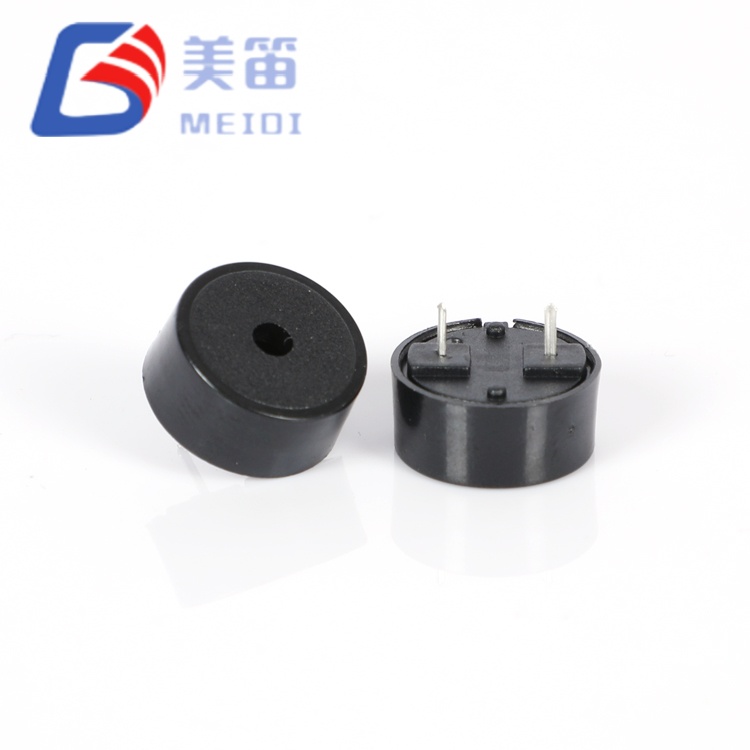

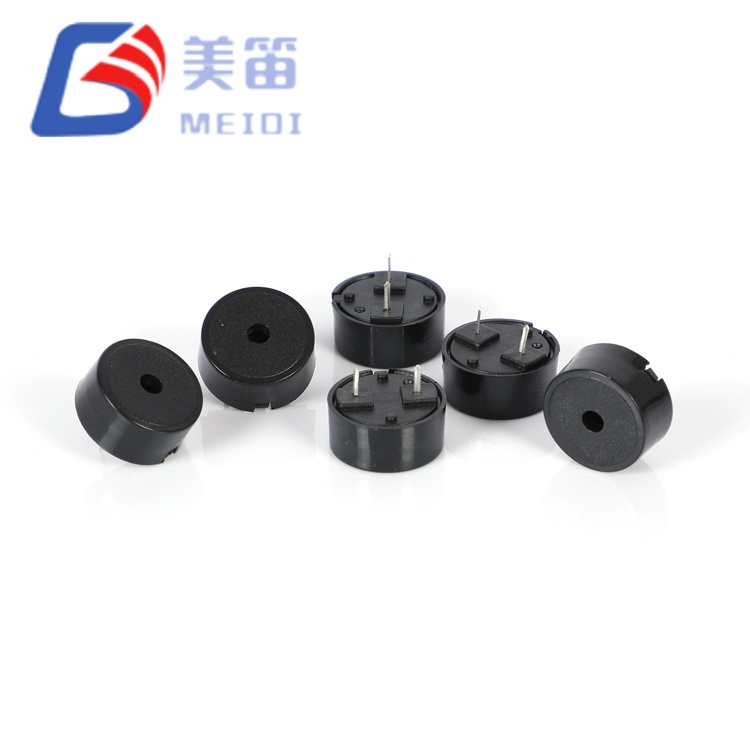

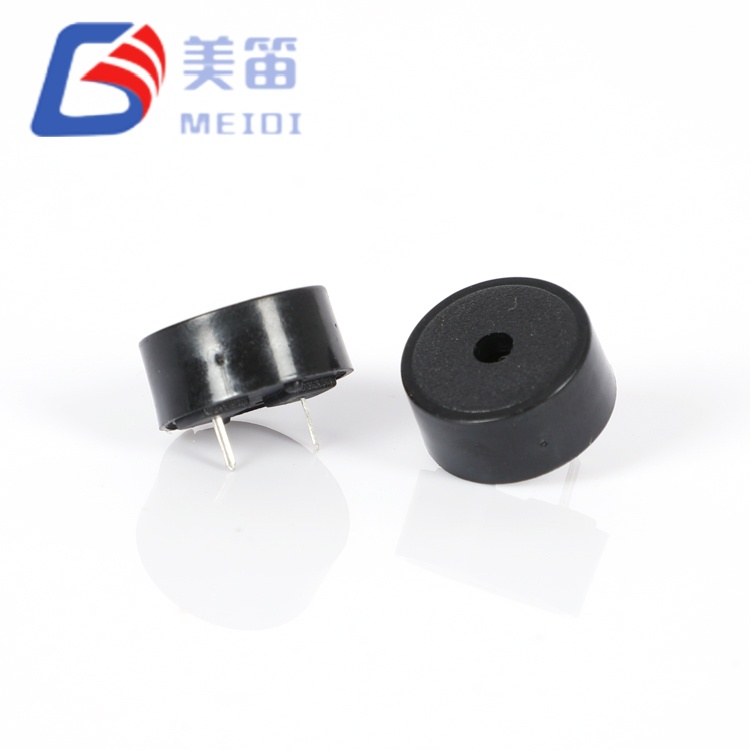

Bộ rung thụ động áp điện 1407 có chốt Pogo

Bộ rung thụ động áp điện 1407 có chốt Pogo là bộ rung thụ động áp điện xuyên lỗ chiếm vị trí định dạng trung bình có chủ ý giữa các thiết bị 12,5 mm nhỏ gọn và các mẫu lớn 22 mm. Với màng chắn đường kính 14mm và chiều cao 6,7mm, nó mang lại đầu ra âm thanh đo được là 89–94dB ở 4000Hz và 5Vp‑p – vượt trội so với các giải pháp thay thế nhỏ hơn trong khi vẫn duy trì dấu chân ít đòi hỏi hơn đáng kể so với các giải pháp quá khổ.

Được sản xuất tại cơ sở được chứng nhận ISO‑9001 của MEIDI ở tỉnh Giang Tô, thành phần này được hưởng lợi từ kinh nghiệm hơn một thập kỷ của chúng tôi về kỹ thuật bộ chuyển đổi áp điện. Thành phần gốm 14mm cung cấp diện tích màng chắn lớn hơn 25% so với các biến thể 12,5mm, mang lại hiệu suất bức xạ âm thanh cao hơn mà không cần cam kết về diện tích bề mặt PCB của các lựa chọn thay thế 22mm. Phạm vi hoạt động siêu rộng 1–30V hợp nhất nhiều SKU dành riêng cho điện áp, trong khi mức tiêu thụ dòng điện đo được chỉ 0,63–0,78mA ở 5Vp‑p đảm bảo tác động tối thiểu đến thời gian chạy pin trong các ứng dụng di động và cầm tay.

Ưu điểm kỹ thuật cốt lõi

Đường kính định dạng trung bình 14mm – diện tích màng chắn lớn hơn 25% so với các lựa chọn thay thế 12,5mm; mang lại SPL cao hơn mà không bị phạt dấu chân 22mm

Đầu ra âm thanh đo được 89–94dB – ở 5Vp‑p, 4000Hz, 10cm; cung cấp biên độ thiết kế trên thông số kỹ thuật ≥85dB

Đặc tính âm sắc sắc nét 4000Hz – được định vị ở vị trí phù hợp thính giác của con người với khả năng cảm nhận mạnh mẽ trong môi trường văn phòng và y tế

Phạm vi cực rộng 1–30V – SKU đơn loại bỏ các đường BOM đặc trưng theo điện áp trên các hệ thống 3,3V, 5V, 12V và 24V

0,63–0,78mA rút ra dưới miliampe – ở 5Vp‑p; thang đo hiện tại với điện áp và chu kỳ hoạt động để dự đoán ngân sách pin

Cấu hình mỏng 6,7mm ở mức 0,85g – hệ số dạng cân bằng cho các thiết bị y tế cầm tay, dụng cụ cầm tay và các nút IoT cỡ trung

Môi trường ứng dụng

Thiết bị y tế cầm tay – cảnh báo sốt nhiệt kế kỹ thuật số, âm giới hạn máy đo nồng độ oxy trong mạch và tiếng bíp hoàn thành ECG di động khi đường kính 14mm vừa với vỏ tiện dụng

Cổng cảm biến IoT cỡ trung – cảnh báo ngưỡng môi trường, thông báo trạng thái kết nối và cảnh báo giả mạo trong các thiết bị lớn hơn nút dạng đồng xu nhưng nhỏ hơn bộ điều khiển công nghiệp

Bảng điều khiển thiết bị thương mại – tín hiệu hẹn giờ của lò nướng, âm báo kết thúc chu trình của máy rửa chén và cảnh báo lỗi tủ lạnh trong các đường cắt trên bảng mặt trước tiêu chuẩn 15–18mm

Mô-đun nội thất ô tô – lời nhắc thắt dây an toàn, chuông mở cửa và phản hồi của công cụ chẩn đoán trên xe buýt phụ kiện 12V

Hệ thống điều khiển 24V công nghiệp – Bộ cảnh báo lỗi PLC, âm xác nhận nút HMI và cảnh báo âm thanh giới hạn quy trình

Dụng cụ đo và kiểm tra di động – âm báo liên tục bằng đồng hồ vạn năng, cảnh báo kích hoạt máy hiện sóng và cảnh báo giới hạn nguồn điện trên các thiết bị để bàn cỡ trung

Kiểm soát chất lượng và quy trình sản xuất

MEIDI sản xuất HNR‑1407PA75 trên dây chuyền lắp ráp áp điện chuyên dụng với chức năng ép gốm tự động, nung điện cực và đóng gói vỏ. Cơ sở sản xuất ở Giang Tô của chúng tôi hoạt động theo quản lý chất lượng ISO 9001:2015, với việc kiểm soát quy trình thống kê ở mọi giai đoạn – từ kiểm tra nguyên liệu thô đến xác minh âm thanh cuối cùng.

Mỗi lô sản xuất đều phải trải qua quá trình thẩm định toàn diện:

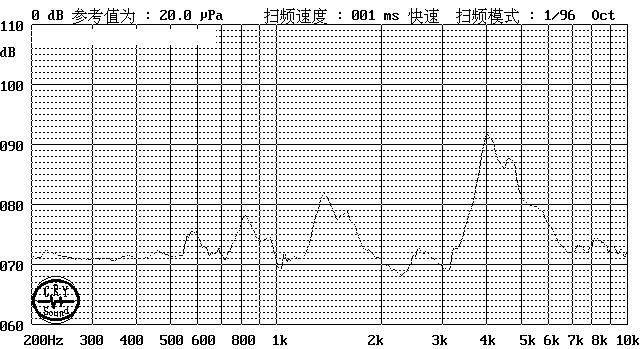

Xác minh tần số cộng hưởng – lấy mẫu thống kê 4000Hz ± 12,5%; phạm vi đo điển hình 3900–4080Hz

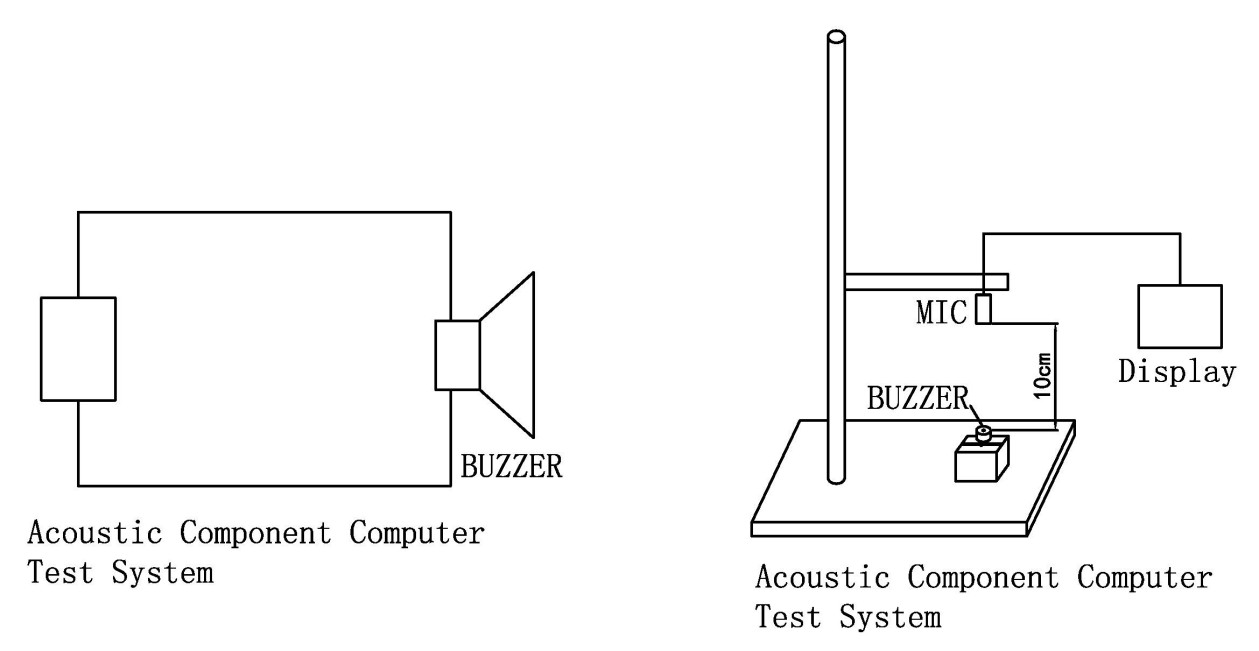

Xác minh lô SPL – tối thiểu ≥85dB ở 5Vp‑p, 4000Hz, 10cm; phạm vi mẫu đo được 89–94dB

Xác nhận mức tiêu thụ hiện tại - tối đa 10mA; đo được 0,63–0,78mA xác nhận hiệu suất dưới miliampe

Sàng lọc điện dung – 12nF ±40% ở 1kHz để khớp mạch truyền động; đo được 11,7–14,2nF

Bảo quản ở nhiệt độ cao – 48 giờ ở +80±2oC; phục hồi thông số sau 2 giờ ổn định môi trường xung quanh

Bảo quản ở nhiệt độ thấp – 48 giờ ở -30±2oC; kích hoạt đã được xác minh ở mức tối thiểu 1V

Chu kỳ sốc nhiệt – 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị

Xác nhận ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)

Khả năng chống ẩm – 48 giờ ở 50±5oC / 90–95% RH, sau đó phục hồi 2 giờ và xác định đặc tính điện

Khả năng chịu nhiệt của mối hàn – 250±5oC trong 10±0,5 giây với khoảng hở từ thân đến vật hàn là 2,0mm

Tất cả các thành phần đều tuân thủ RoHS, REACH và UL94 V‑0. Việc đánh dấu mã lô trên mỗi đơn vị cho phép truy xuất nguồn gốc trong 10 năm về ngày sản xuất, dữ liệu thử nghiệm và chứng chỉ nguyên liệu thô.

Câu hỏi thường gặp về kỹ thuật – Hướng dẫn thực hành cho nhà thiết kế hệ thống

Câu hỏi 1: HNR‑1407PA75 14mm so với các lựa chọn thay thế 12,5mm và 22mm trong cùng một ứng dụng như thế nào?

Đường kính 14mm cung cấp mức đo 89–94dB ở 5Vp‑p, 4000Hz, 10cm – một sự cải thiện đáng kể so với các thiết bị 12,5mm thông thường (thường là 83–86dB) trong khi vẫn duy trì khoảng cách nhỏ hơn đáng kể so với các thiết bị thay thế 22mm (thường là 95–100dB). Định dạng 14mm là tối ưu khi đầu ra 12mm ở mức cận biên nhưng 22mm không phù hợp về mặt cơ học hoặc thẩm mỹ. Để so sánh cụ thể với các kiểu dáng thay thế, hãy liên hệ với MEIDI để có dữ liệu tham khảo chéo chi tiết.

Câu hỏi 2: Bộ rung này có thể được điều khiển trực tiếp từ GPIO vi điều khiển 3,3V không?

Có, trong hầu hết các trường hợp. Ở 3,3Vp‑p và 4000Hz, tải điện dung 12nF tiêu tốn khoảng 0,16mA RMS – nằm trong khả năng cấp nguồn 8–20mA của các chân GPIO MCU tiêu chuẩn. Không cần bóng bán dẫn bên ngoài hoặc IC điều khiển cho nhiều ứng dụng 3,3V. Tuy nhiên, SPL ở mức 3,3V sẽ thấp hơn mức 89–94dB đo được ở 5Vp‑p; đầu ra điển hình ở 3,3V là khoảng 76–80dB. Để có đầu ra tối đa từ hệ thống 3,3V, hãy cân nhắc bộ nhân đôi điện áp bơm sạc hoặc bộ điều khiển áp điện chuyên dụng có tăng áp tích hợp.

Câu hỏi 3: Tác động thực tế đến tuổi thọ pin của việc rút 0,63–0,78mA là gì?

Tuổi thọ pin được tính bằng cách chia dung lượng pin (mAh) cho dòng điện hoạt động (mA) trong thời gian phát âm liên tục. Đối với pin đồng xu CR2032 thông thường (220mAh), âm thanh liên tục ở 5Vp‑p về mặt lý thuyết sẽ kéo dài khoảng 280–350 giờ. Đối với các chu kỳ làm việc không liên tục (ví dụ: bật 1 giây, tắt 4 giây), hãy nhân với tỷ lệ chu kỳ làm việc (chế độ làm việc 20% sẽ kéo dài tuổi thọ lên khoảng 1400–1750 giờ). Tuổi thọ pin thực tế phụ thuộc vào đặc điểm của pin, điện áp ổ đĩa, nhiệt độ và tuổi thọ – coi những số liệu này là ước tính bậc nhất.

Câu hỏi 4: Dung sai 4000±500Hz ảnh hưởng như thế nào đến việc lắp đặt nhiều thiết bị?

Dung sai tần số ±12,5% là điển hình cho các bộ rung áp điện ở loại kích thước này. Trong hệ thống lắp đặt nhiều thiết bị trong đó tính nhất quán về âm sắc là rất quan trọng (ví dụ: mảng pha hoặc cảnh báo song song), sự thay đổi tần số có thể tạo ra âm thanh đập giữa các thiết bị. Đối với các ứng dụng như vậy, MEIDI cung cấp các tùy chọn dung sai chặt chẽ hơn (±5% hoặc ±3%) cho các đơn hàng số lượng lớn. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về việc phân loại tần số và điều chỉnh tùy chỉnh cho các yêu cầu nhiều thiết bị cụ thể của bạn.

Câu hỏi 5: Đường kính 14mm có tương thích với các đường cắt tiêu chuẩn ở mặt trước không?

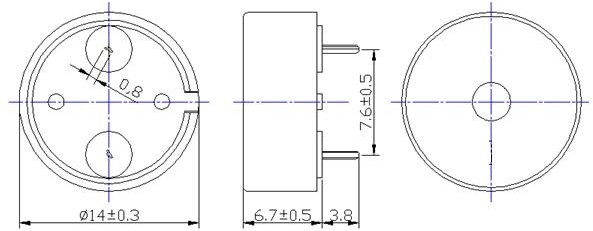

Đường kính thân 14mm yêu cầu phần cắt ra tối thiểu là 14,5mm với khoảng hở 0,25mm mỗi bên. Điều này phù hợp với nhiều bezels thiết bị và dụng cụ tiêu chuẩn 15mm mà không cần sửa đổi. Đối với các ứng dụng trang bị thêm thay thế bộ rung 12mm, đường kính 14mm có thể yêu cầu mở rộng phần cắt ra thêm 1,0–1,5mm. MEIDI cung cấp các bản vẽ kích thước và các mẫu cắt bảng theo yêu cầu. Đối với các ứng dụng yêu cầu khả năng tương thích cơ học 12mm mà không cần sửa đổi, chúng tôi cung cấp dòng HNR‑1255 (đường kính 12,5mm) để thay thế.

Câu hỏi 6: Dạng sóng điều khiển được khuyến nghị để có âm thanh phát ra tối đa là gì?

Sóng vuông ở tần số 4000Hz với chu kỳ hoạt động 50% tạo ra SPL cao nhất do sự chuyển đổi điện áp nhanh giúp tối đa hóa sự dịch chuyển phần tử áp điện. Sóng hình sin tạo ra âm thanh sạch hơn nhưng thường giảm SPL từ 3–5dB ở cùng điện áp đỉnh. Để có đầu ra tối đa, hãy sử dụng sóng vuông với thời gian tăng và giảm thấp nhất mà trình điều khiển của bạn cho phép. Nên sử dụng điện trở nối tiếp 100–330Ω để giảm tiếng chuông và giảm EMI, nhưng điều này có thể làm giảm SPL một chút – các giá trị trên 330Ω sẽ làm giảm đáng kể đầu ra.
