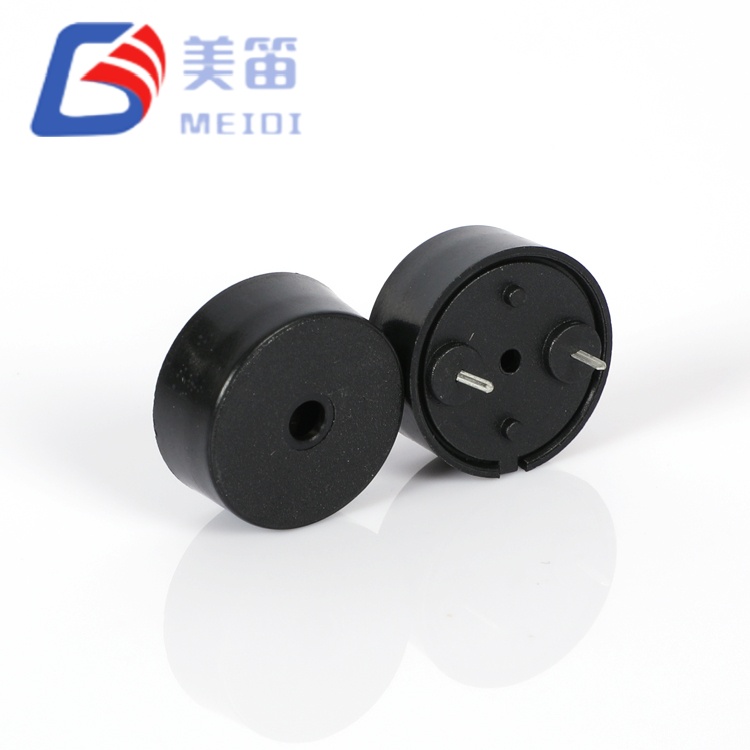

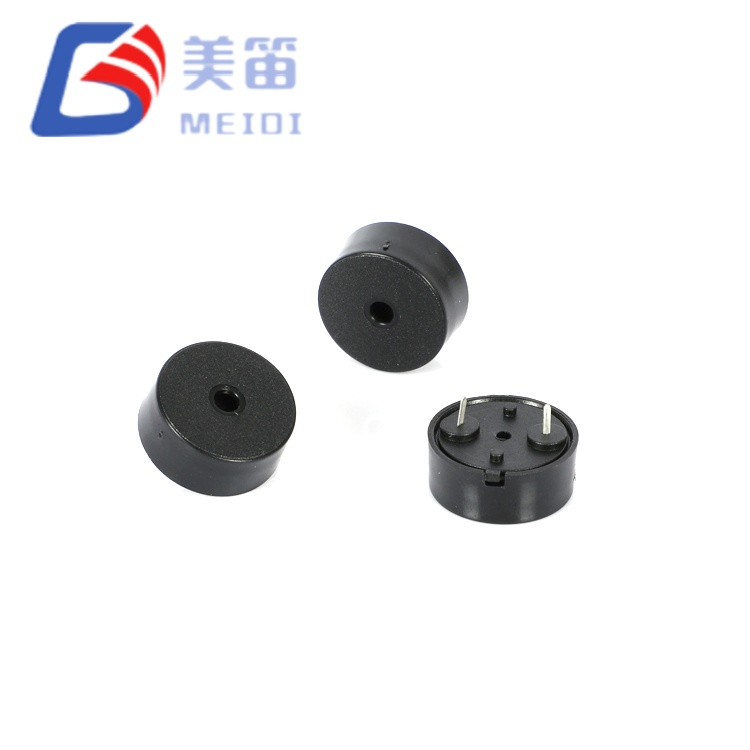

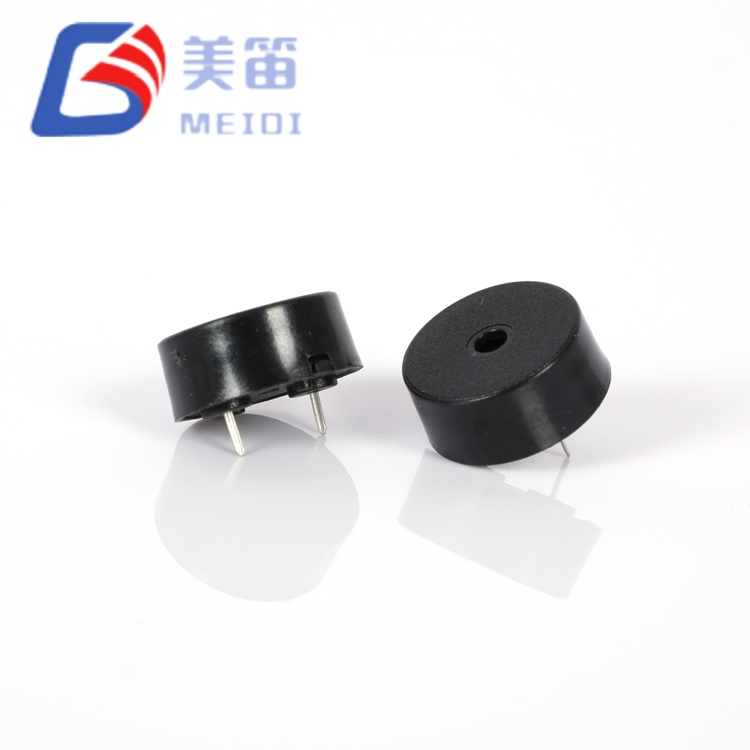

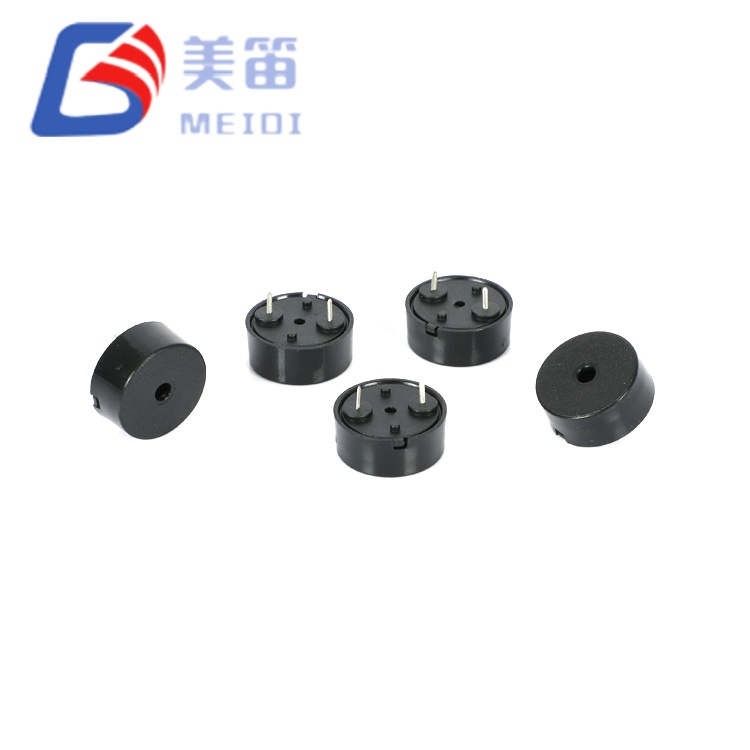

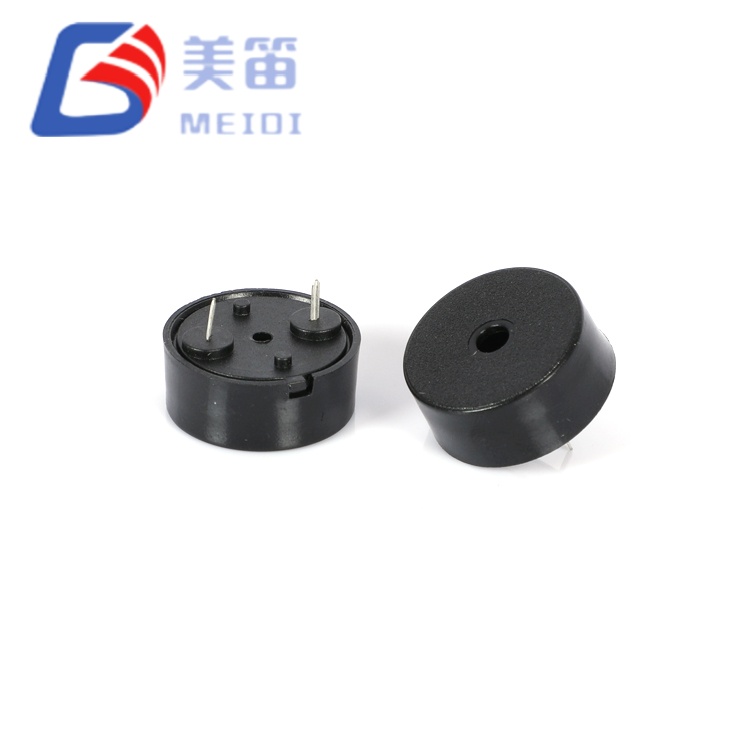

Bộ rung thụ động áp điện 1707 có chốt Pogo là bộ tạo âm thanh thụ động xuyên lỗ được thiết kế để tiếp nhận tác động bên ngoài Tín hiệu ổ đĩa AC để tạo âm thanh. Nó chiếm một diện tích có đường kính 17mm với một chiều cao 7,5mm, phù hợp với bố cục PCB có không gian vừa phải bị hạn chế. Với mức truyền động định mức là 5Vp‑p ở 4000Hz, nó mang lại âm thanh áp suất ít nhất 85dB ở 10cm trong khi vẫn giữ mức dòng điện ở mức hoặc dưới 10mA. Dải điện áp hoạt động kéo dài từ 1V đến 30V đỉnh tới đỉnh, vì vậy các nhà thiết kế có thể kết nối bộ rung trực tiếp với chân vi điều khiển hoặc tăng tín hiệu cho âm thanh phát ra cao hơn. Vỏ PBT màu đen tương thích với sóng và thủ công hồ sơ hàn và vẫn ổn định về mặt cơ học ở nhiệt độ hoạt động khoảng ‑20oC đến +70oC.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện (Xuyên lỗ) | — |
| Điện áp định mức | 5 Vp‑p | Điều kiện kiểm tra tham khảo |
| Điện áp hoạt động | 1 – 30 Vp‑p | Phạm vi tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Sóng vuông 5 Vp‑p, 4000 Hz |
| Mức tiêu thụ hiện tại | ≤ 10 mA | Sóng vuông 5 Vp‑p, 4000 Hz |
| Tần số cộng hưởng | 4000 Hz | Ở điều kiện định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Kích thước (Dia × H) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Thân không bao gồm chân |
| Cân nặng | 1,35 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn sóng ★ | 260 ± 5oC, 4–6 giây | Khuyến nghị 2–3 chu kỳ |
| Hàn thủ công ★ | 350 ± 10oC, 2–5 giây | Khuyến nghị 2–3 chu kỳ |
| Khả năng chịu nhiệt hàn | 250 ± 5oC, 10 ± 0,5 giây | Thân cách mối hàn 2,0 mm |
Dữ liệu bên dưới được lấy từ mẫu 10 đơn vị được điều khiển ở sóng vuông 5Vp‑p, 4000Hz. Nó phản ánh mức chênh lệch điển hình được quan sát thấy trong sản xuất. Các giới hạn được đảm bảo là được xác định trong thông số kỹ thuật nêu trên chứ không phải theo bộ mẫu này.
| KHÔNG. | SPL (dB) | Hiện tại (mA) | Điện dung (nF) | Đường kính (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Các giá trị điện dung được lấy từ tiêu đề báo cáo thử nghiệm để tham khảo và không một phần của đặc điểm kỹ thuật được đảm bảo. Liên hệ MEIDI để kiểm tra theo từng đợt cụ thể tài liệu.
Bộ rung thụ động áp điện 1707 với chân Pogo này yêu cầu tín hiệu sóng vuông hoặc xung bên ngoài đặt ở giữa 4000Hz. Một cách tiếp cận phổ biến là sử dụng đầu ra hẹn giờ của vi điều khiển, mặc dù áp suất âm thanh ở mức logic 3,3V hoặc 5V sẽ thấp hơn mức 85dB định mức. Để đạt được âm lượng cao hơn, bộ đệm bóng bán dẫn hoặc cổng logic có thể nâng cao ổ đĩa biên độ lên tới mức tối đa 30Vp‑p. Tải điện dung của còi, khoảng 12nF trong các bản dựng thông thường, tạo ra các xung dòng điện nhất thời ở mỗi cạnh tín hiệu. Việc chèn một điện trở nối tiếp nhỏ trong phạm vi 100Ω đến 330Ω sẽ giúp quản lý những điều này đạt đến đỉnh điểm mà âm lượng không giảm đáng kể.
Đối với sản xuất, nên hàn sóng ở 260oC trong 4–6 giây. Hướng dẫn sử dụng hàn ở 350oC trong 2–5 giây cũng được hỗ trợ, với tối đa ba nhiệt chu kỳ cho phép. Duy trì khoảng cách ít nhất 2,0 mm giữa vỏ và nguồn hàn.
MEIDI đã tập trung vào sản xuất linh kiện âm thanh từ năm 2011. Công ty vận hành một cơ sở ở tỉnh Giang Tô với hơn 500 nhân viên và thu nhập hàng tháng sản lượng vượt quá 50 triệu đơn vị buzzer. Quy trình nội bộ bao gồm gốm sứ chuẩn bị bột, in điện cực, phân cực, ép phun, và lắp ráp tự động, cùng nhau cung cấp sự kiểm soát chặt chẽ về chất lượng vật liệu và thời gian thực hiện sản xuất. Mỗi HNR‑1707 PA10 đều vượt qua một thiết bị âm thanh cuối dòng kiểm tra và mỗi lô được lấy mẫu theo trình tự độ tin cậy được xác định trong đặc điểm kỹ thuật của sản phẩm. Mô hình sản xuất tích hợp này, được chứng nhận ISO9001, hỗ trợ hiệu suất hàng loạt nhất quán cho cả số lượng dùng thử và đơn hàng có khối lượng lớn.
Thiết bị đã tạo ra đầu ra sóng vuông hoặc xung xung điện có thể tích hợp tính năng này buzzer mà không cần thêm một mạch dao động bổ sung. Thiết bị chạy bằng pin được hưởng lợi từ mức tiêu thụ khiêm tốn 10mA và không có dòng điện dự phòng. Các tấm công nghiệp chạy trên bus DC 12V hoặc 24V có thể điều khiển trực tiếp còi trong phạm vi 1–30Vp‑p của nó. Các sản phẩm tiêu dùng như cảm biến nhà thông minh, dụng cụ y tế cầm tay và dụng cụ kiểm tra cầm tay cũng phù hợp với 17mm dấu chân. Nếu mục đích sử dụng liên quan đến môi trường liên quan đến an toàn hoặc được quản lý, vui lòng liên hệ với MEIDI để xác minh các chứng nhận hiện hành.
HNR‑1707 PA10 cần tín hiệu truyền động nào?
Nó phải được điều khiển bởi dạng sóng AC, thường là sóng vuông hoặc xung quanh 4000Hz. Chỉ riêng điện áp DC sẽ không tạo ra âm thanh và có thể gây hại cho linh kiện.
Tôi có thể lái nó trực tiếp từ chân vi điều khiển không?
Có, miễn là điện áp đỉnh tới đỉnh của chân cắm nằm trong phạm vi 1–30V. Ở mức logic 3,3V hoặc 5V, âm thanh phát ra sẽ thấp hơn mức định mức 85dB. Bộ đệm bóng bán dẫn có thể tăng mức ổ đĩa khi cần cảnh báo lớn hơn.
Những hồ sơ hàn nào được khuyến khích?
Hàn sóng ở 260oC trong 4–6 giây được ưu tiên để lắp ráp khối. Hàn thủ công ở 350oC trong 2–5 giây cũng được chấp nhận, với giới hạn của ba chu kỳ nhiệt. Luôn giữ vỏ cách xa mặt ngoài ít nhất 2,0mm bồn tắm hàn hoặc đầu sắt.
Tần số cộng hưởng có dung sai không?
Thông số kỹ thuật nêu rõ tần số trung tâm là 4000Hz mà không có dung sai quy định. Đối với các thiết kế nhạy cảm với tần số, MEIDI có thể cung cấp thêm đặc tính dữ liệu để giúp xác định phạm vi dự kiến trong sản xuất.
Dành cho bảng dữ liệu hoàn chỉnh, đường cong đáp ứng tần số hoặc chất lượng theo từng đợt hồ sơ, vui lòng liên hệ với MEIDI để biết chi tiết dự án của bạn. Hỗ trợ kỹ thuật thường trả lời trong vòng một ngày làm việc.
