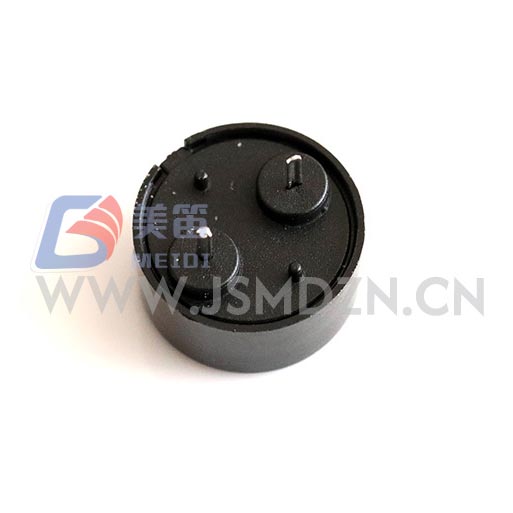

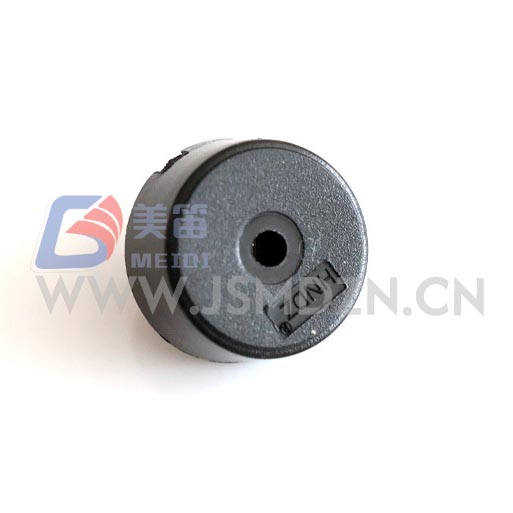

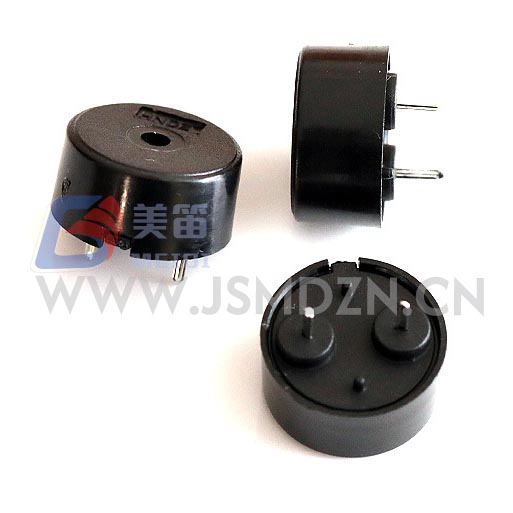

Bộ rung thụ động áp điện 1404 có chốt Pogo là bộ rung thụ động xuyên lỗ nhỏ gọn dựa trên một tín hiệu ổ đĩa AC bên ngoài để tạo ra âm thanh. Với đường kính 13,8mm và cấu hình thấp chỉ 4,0mm, nó phù hợp với bố cục PCB bị giới hạn về không gian. Một 5Vp‑p sóng vuông ở 4000Hz tạo ra mức áp suất âm thanh ít nhất là 80dB tại 10cm trong khi vẽ không quá 10mA. Mạch điều khiển có thể chấp nhận tín hiệu từ 1V đến 30V đỉnh tới đỉnh, giúp các nhà thiết kế linh hoạt sử dụng mức logic xuất ra trực tiếp hoặc tăng điện áp để có âm lượng cao hơn. Vỏ PBT màu đen của nó chịu được nhiệt độ hàn thủ công và hoạt động đáng tin cậy từ -20oC đến +70oC.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện (Xuyên lỗ) | — |
| Điện áp định mức | 5 Vp‑p | Điều kiện kiểm tra tham khảo |
| Điện áp hoạt động | 1 – 30 Vp‑p | Phạm vi tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 80 dB | Sóng vuông 5 Vp‑p, 4000 Hz |
| Mức tiêu thụ hiện tại | ≤ 10 mA | Sóng vuông 5 Vp‑p, 4000 Hz |
| Tần số cộng hưởng | 4000 Hz | Không có dung sai được nêu trong đặc điểm kỹ thuật |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Kích thước (Dia × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Thân không bao gồm chân |
| Cân nặng | 0,67 ± 0,1 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn thủ công ★ | 350 ± 10oC, 2–5 giây | Khuyến nghị 2–3 chu kỳ |
| Khả năng chịu nhiệt hàn | 250 ± 5oC, 10 ± 0,5 giây | Thân cách mối hàn 2,0 mm |
| KHÔNG. | SPL (dB) | Hiện tại (mA) | Điện dung (nF) | Đường kính (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Những kết quả mẫu này cho thấy sự phân bổ sản xuất điển hình. Sự đảm bảo ranh giới hiệu suất được xác định trong các thông số kỹ thuật ở trên. điện dung các giá trị xuất hiện trong tiêu đề báo cáo thử nghiệm và không phải là một phần của tham số chính cái bàn. Hãy liên hệ với MEIDI để biết dữ liệu thử nghiệm cụ thể theo từng đợt.
Vì bộ rung này là thành phần thụ động nên nó yêu cầu dạng sóng AC bên ngoài cho hoạt động. Một GPIO vi điều khiển được cấu hình làm đầu raPWM ở tần số 4000Hz là một giải pháp phổ biến. Khi điện áp logic là 3,3V hoặc 5V, âm thanh phát ra sẽ thấp hơn mức định mức 80dB; một bộ đệm bóng bán dẫn đơn giản có thể nâng cao mức điều khiển lên tới điện áp mong muốn trong khoảng 1–30Vp‑p. các bản chất điện dung của còi, thường vào khoảng 12nF, gây ra dòng điện ngắn tăng đột biến trong quá trình chuyển đổi tín hiệu. Một điện trở nối tiếp nhỏ trong khoảng 100–330Ω giúp hạn chế dòng điện cực đại mà không làm giảm âm lượng đáng kể.
Để lắp ráp sản xuất, nên hàn thủ công ở nhiệt độ 350oC trong 2–5 giây cho mỗi khớp, với tối đa ba chu kỳ nhiệt. Giữ nhà ở cách mỏ hàn ít nhất 2,0mm để tránh biến dạng.

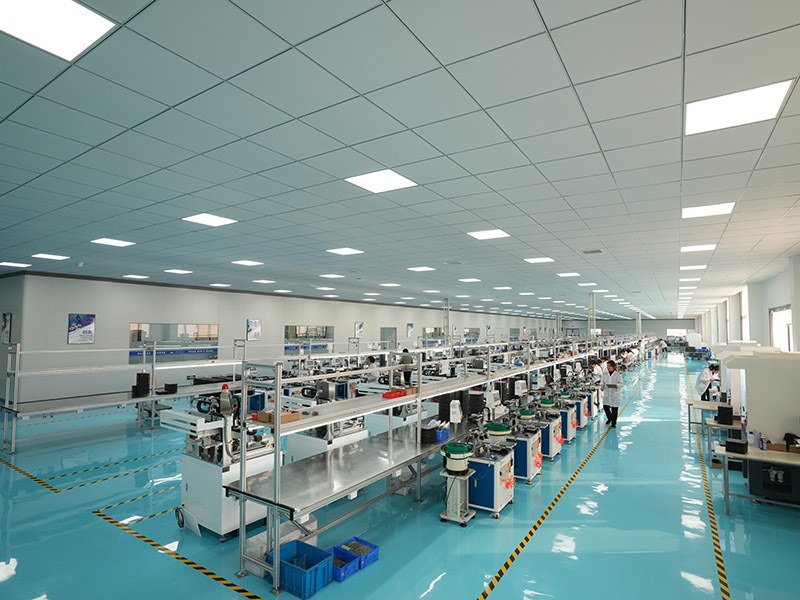

Bộ rung thụ động áp điện 1404 có chốt Pogo được sản xuất theo hệ thống chất lượng ISO9001 của MEIDI. Mỗi lô sản xuất đều phải trải qua một loạt các cuộc kiểm tra độ tin cậy được xác định trong đặc điểm kỹ thuật của sản phẩm. Những thử nghiệm này bao gồm:
Tiếp xúc với độ ẩm ở 50oC và 90–95% RH trong 48 giờ, sau đó là 2 giờ phục hồi nhiệt độ phòng trước khi đo.
Bảo quản ở nhiệt độ cao ở +80oC trong 48 giờ và bảo quản ở nhiệt độ thấp ở -30oC trong 48 giờ, mỗi lần có thời gian phục hồi là 2 giờ.
Chu kỳ nhiệt độ từ -30oC đến +80oC với thời gian dừng 30 phút, lặp lại trong năm chu kỳ, sau đó phục hồi trong 2 giờ.
Thử nghiệm thả rơi từ độ cao 75cm xuống ván gỗ cứng (ba lần rơi) và độ rung thử nghiệm quét từ 10Hz đến 55Hz ở biên độ 1,0mm trong tổng thời gian 0,5 giờ.
Thử nghiệm độ bền nhiệt của vật hàn với dây dẫn được nhúng vào vật hàn nóng chảy ở nhiệt độ 250oC trong 10 giây, duy trì khoảng cách 2,0mm với vỏ.
Sau mỗi lần thử nghiệm, tất cả các thông số về điện và kích thước phải đáp ứng các yêu cầu đặc điểm kỹ thuật ban đầu. Liên hệ với MEIDI để có báo cáo thử nghiệm chi tiết từ lô sản xuất cụ thể.
Thiết kế thụ động của HNR‑1404 PA7.5 rất phù hợp với thiết bị đã tạo ra tín hiệu sóng vuông hoặc xung vuông. Dụng cụ chạy bằng pin được hưởng lợi từ dòng điện thấp và không có bộ dao động tĩnh tải. Các tấm công nghiệp chạy trên ray DC 12V hoặc 24V có thể dẫn động trực tiếp còi trong phạm vi dung sai điện áp rộng của nó. Điện tử tiêu dùng như cảm biến nhà thông minh hoặc máy kiểm tra cầm tay cũng đánh giá cao dấu chân nhỏ và lắp xuyên lỗ. Đối với bất kỳ ứng dụng nào có thể yêu cầu cụ thể chứng nhận an toàn hoặc quy định, vui lòng xác minh với MEIDI trước hoàn thiện thiết kế.
Bộ rung này cần loại tín hiệu truyền động nào?
Nó yêu cầu tín hiệu AC, thường là sóng vuông hoặc xung điện ở tốc độ xấp xỉ 4000Hz. Điện áp DC ổn định sẽ không tạo ra âm thanh và có thể làm hỏng thiết bị phần tử áp điện.
Tôi có thể lái nó trực tiếp từ chân vi điều khiển không?
Có, nếu điện áp đầu ra của chân cắm nằm trong phạm vi 1–30Vp‑p. Ở mức 3,3V hoặc mức logic 5V, âm thanh phát ra sẽ ở dưới mức 80dB định mức. A Bộ đệm bóng bán dẫn có thể được thêm vào để tăng điện áp và âm lượng ổ đĩa.
Phương pháp hàn nào được khuyến khích?
Hàn thủ công với bàn ủi đặt ở nhiệt độ 350oC là phương pháp tiêu chuẩn. Mỗi khớp phải được làm nóng trong 2–5 giây và có tối đa ba chu kỳ làm lại chấp nhận được. Tránh để vỏ chạm trực tiếp vào vật hàn.
Đối với bảng dữ liệu hoàn chỉnh, biểu đồ đáp ứng tần số hoặc thử nghiệm theo từng đợt báo cáo, vui lòng liên hệ với MEIDI nếu có yêu cầu về dự án của bạn. Kỹ thuật bộ phận hỗ trợ thường phản hồi trong vòng một ngày làm việc.
