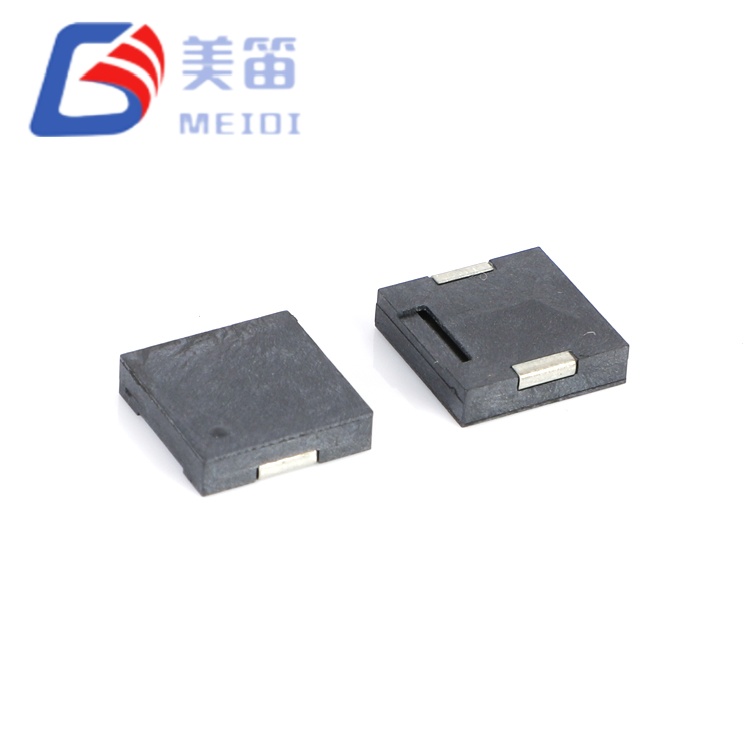

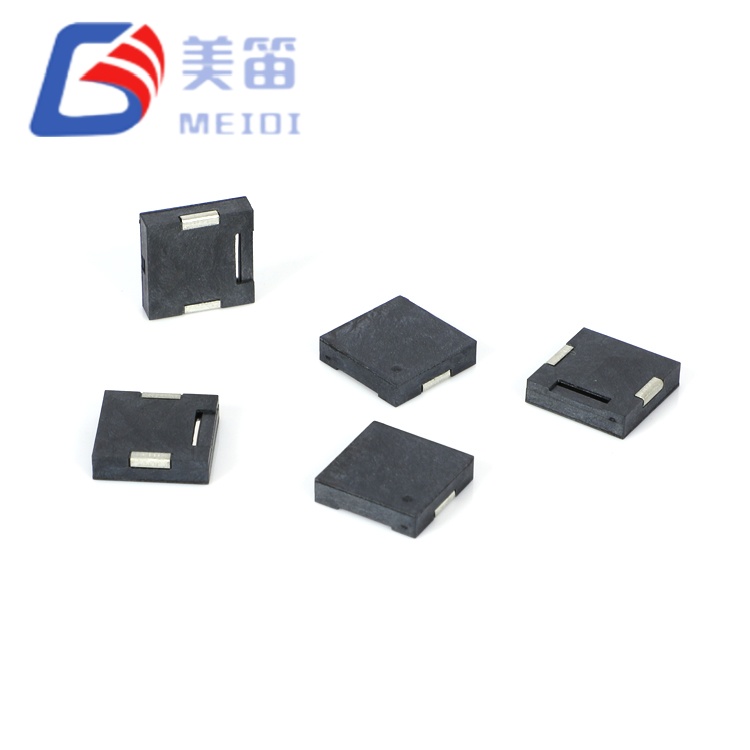

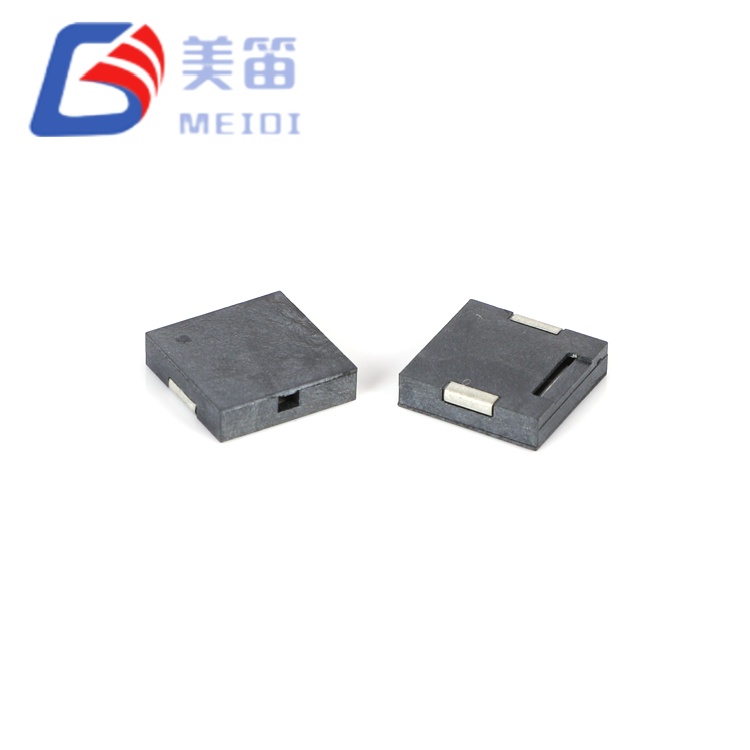

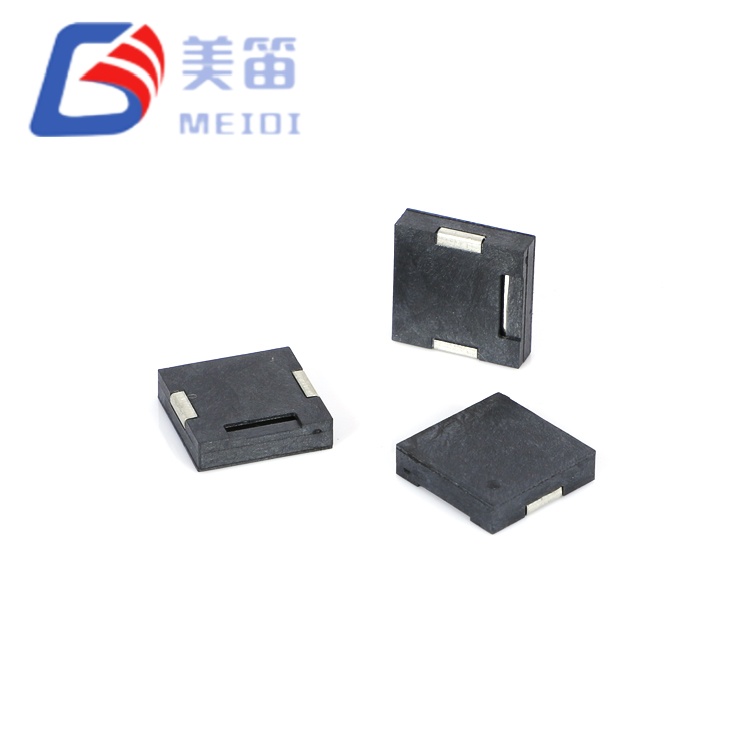

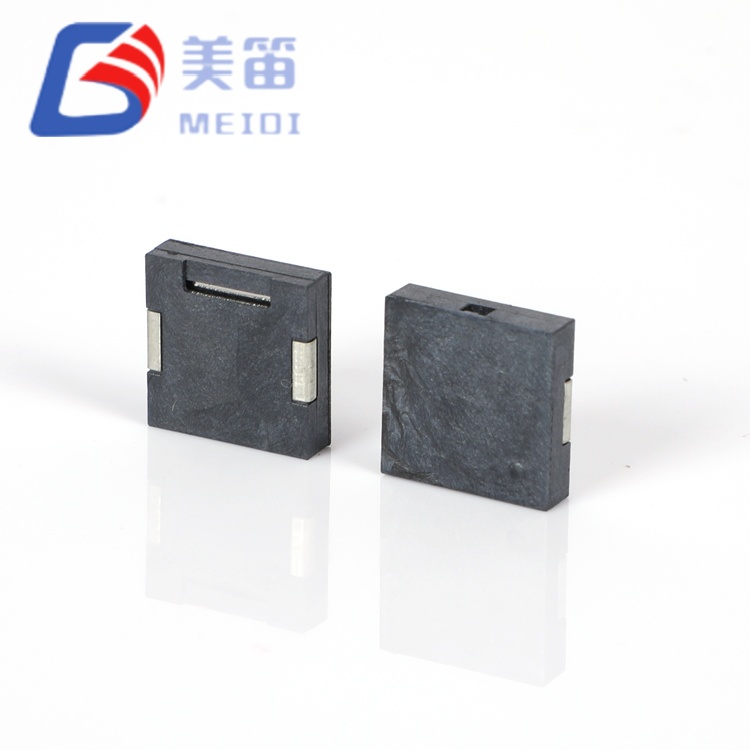

Bộ rung áp điện thụ động SMD 12*12*3 mm là bộ rung áp điện thụ động gắn trên bề mặt, chấp nhận tín hiệu truyền động rộng 1–25V, cho phép một bộ phận duy nhất bao phủ mọi thứ từ đường ray logic 3,3V cho đến xe buýt công nghiệp 24V. Tần số cộng hưởng của nó tập trung ở 4000Hz và ở mức 3V định mức, dòng điện rút ra duy trì dưới 5mA, giúp thiết bị này trở nên thiết thực đối với các thiết bị chạy bằng pin cũng như các thiết bị lắp đặt cố định. Với diện tích 12 mm và chiều cao chỉ 3 mm, bộ rung phù hợp với các tổ hợp PCB dày đặc, nơi cả không gian và điện năng đều được quản lý chặt chẽ.
Bởi vì Bộ rung thụ động áp điện SMD 12 * 12 * 3mm là một bộ chuyển đổi thụ động nên nó yêu cầu dạng sóng AC bên ngoài, thường là tín hiệu sóng vuông hoặc tín hiệuPWM ở hoặc gần 4000Hz. Điều này giúp phần sụn kiểm soát hoàn toàn đặc tính âm thanh: định giờ bật tắt, điều chế tần số và các mẫu đa âm đều có thể được xác định trong phần mềm mà không cần thay đổi bất kỳ phần cứng nào. Dung sai nguồn cung cấp rộng có nghĩa là có thể sử dụng cùng một bộ rung trên các biến thể sản phẩm có điện áp đường ray khác nhau, đơn giản hóa việc mua sắm và đánh giá chất lượng.

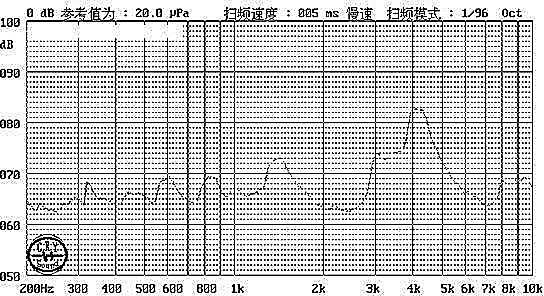

Tần số trung tâm 4000Hz nằm trong dải tần 2–5kHz nơi tai người có độ nhạy cao nhất, do đó, các cảnh báo vẫn có thể nghe rõ ràng ngay cả ở mức truyền động khiêm tốn nhất. Ở mức đỉnh đến đỉnh 3V, áp suất âm thanh tối thiểu được đảm bảo là 80dB ở khoảng cách 10cm và các phép đo mẫu thường vượt quá 83dB. Bản chất điện dung của phần tử áp điện giúp loại bỏ sự phát xạ từ tính, đây là một lợi thế khi bộ rung được đặt gần mạch tương tự hoặc mạch RF nhạy cảm.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện | — |
| Điện áp định mức | 3 V (Vp‑p) | Tham chiếu từ đỉnh đến đỉnh |
| Điện áp hoạt động | 1 – 25 V (Vp‑p) | Phạm vi chức năng đầy đủ |
| Tần số cộng hưởng | 4000 ± 300 Hz | Ở điện áp định mức |

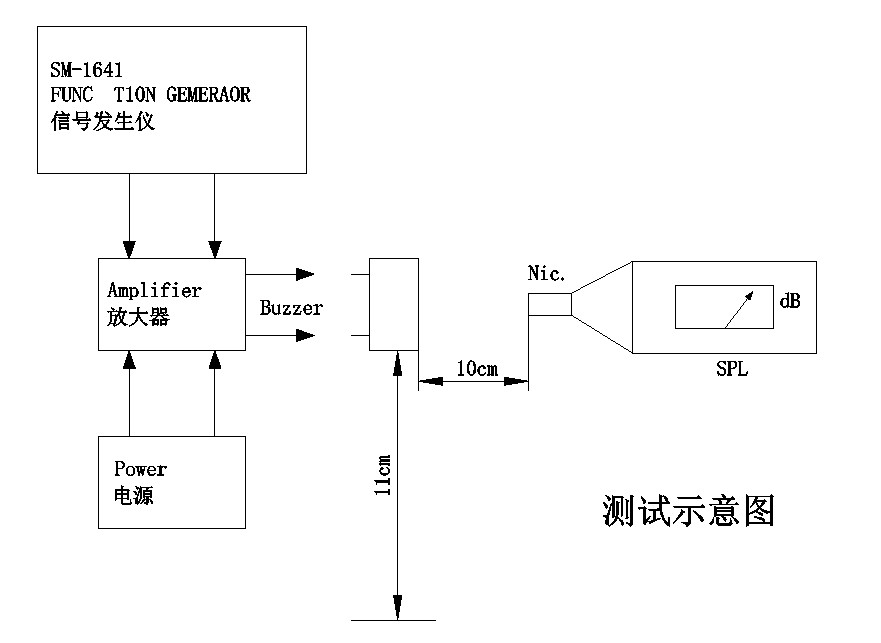

| Âm thanh phát ra ở 10 cm | ≥ 80 dB | Ở 3 V, 4000 Hz |
| Hoạt động hiện tại | 5 mA | Ở 3 V |
| điện dung | 14.000 ± 30% pF | Ở 1 kHz, 25oC |
| Nhiệt độ hoạt động | -30oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -40oC ~ +85oC | Không hoạt động |

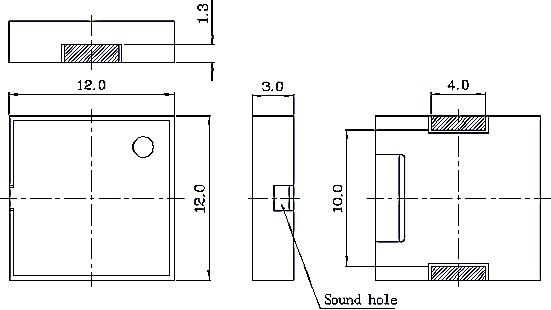

| Kích thước (L×W×H) | 12,0 × 12,0 × 3,0 mm | Chỉ thân máy |
| Cân nặng | 0,4 g | Đặc trưng |
| Vật liệu nhà ở | LCP đen | Tương thích với dòng chảy lại |
| Kiểu lắp | SMD | Reflow: 255 ± 5oC, tối đa 3 lượt |
Giao diện thiết bị tiêu dùng: cảnh báo cuối chu kỳ và cảnh báo lỗi trong máy giặt, lò vi sóng và máy lọc không khí, trong đó một còi duy nhất có thể phục vụ bảng điều khiển 5V và 12V mà không cần dịch chuyển điện áp.
Bảng điều khiển nhà thông minh và cổng IoT: âm trạng thái để ghép nối Wi‑Fi, kích hoạt bảo mật và xác nhận trợ lý giọng nói, được điều khiển trực tiếp từ GPIO 3,3V.
Thiết bị làm lạnh thương mại và HVAC: cảnh báo cửa mở và ngưỡng nhiệt độ trong tủ trưng bày và máy làm mát không cửa ngăn, được hưởng lợi từ phạm vi nhiệt độ hoạt động mở rộng.
Thiết bị cầm tay chạy bằng pin: máy đo cầm tay và thiết bị giám sát môi trường trong đó dòng điện dưới 5mA kéo dài thời gian chạy.
Phụ kiện hậu mãi ô tô: Truyền động trực tiếp 12V để nhắc nhở thắt dây an toàn, phản hồi cảm biến đỗ xe và đèn báo sạc.
| Yêu cầu thiết kế | Thuộc tính MLT‑1230 |
| Một còi cho nhiều điện áp sản phẩm | Phạm vi 1–25V bao gồm các đường ray 3,3V, 5V, 12V và 24V, hợp nhất hàng tồn kho và đơn giản hóa việc quản lý BOM. |
| Tiêu thụ năng lượng thấp | 5mA ở 3V phù hợp với hệ thống thu năng lượng và pin; mức tiêu thụ thực tế phụ thuộc vào điện áp ổ đĩa và chu kỳ làm việc. |
| Cảnh báo rõ ràng cho mọi lứa tuổi | Sự cộng hưởng 4kHz luôn được cảm nhận rõ ràng ở mọi đối tượng nhân khẩu học và âm thanh truyền tải tốt qua các thùng nhựa thông thường. |
| Vị trí thân thiện với EMC | Không có từ trường hoặc nhiễu chuyển mạch cảm ứng, vì vậy bộ rung có thể được đặt gần ăng-ten, cảm biến hoặc các mạch tương tự chính xác. |
| Tích hợp vỏ mỏng | Chiều cao 3 mm vừa vặn bên dưới màn hình, bộ pin và hộp bảo vệ trong các sản phẩm di động và gắn trên bảng điều khiển. |

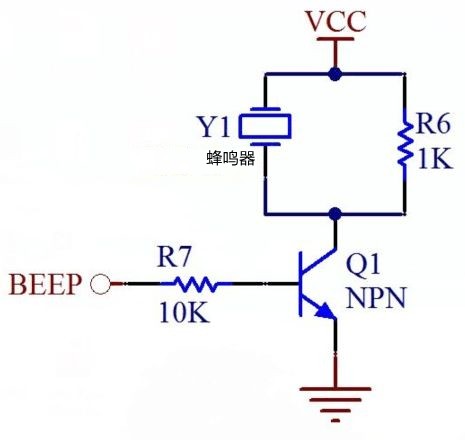

Điện dung 14000pF biểu thị tải phản kháng khoảng 2,8kΩ ở 4000Hz. Hầu hết các đầu ra MCU 3,3V có thể điều khiển trực tiếp điều này, nhưng đối với hoạt động 12V hoặc 24V, nên sử dụng bộ đệm bóng bán dẫn đơn giản hoặc trình điều khiển áp điện chuyên dụng để quản lý sự dao động điện áp cao hơn. Sơ đồ tham khảo có sẵn từ nhóm ứng dụng của MEIDI.
Công nghệ thông minh MEIDI đã thiết kế và sản xuất các bộ phận âm thanh từ năm 2011. Nhà máy tích hợp theo chiều dọc của công ty ở Giang Tô, Trung Quốc, đảm nhiệm việc đúc LCP, lắp ráp SMD tự động, xử lý gốm áp điện và thử nghiệm âm thanh cuối dây chuyền 100%. Chứng nhận ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy cung cấp khuôn khổ cho chất lượng ổn định ở khối lượng lớn.
Bộ rung thụ động áp điện SMD 12 * 12 * 3 mm được sản xuất trên cùng dây chuyền tự động cung cấp cho khách hàng công nghiệp và ô tô của MEIDI. Mỗi lô sản xuất đều phải trải qua một loạt thử nghiệm toàn diện. Tần số cộng hưởng được xác minh trên 100% thiết bị để đảm bảo đáp ứng cửa sổ 4000±300Hz; các mẫu sản xuất luôn thể hiện sự phân bổ chặt chẽ ở tần số 4000Hz. Điện dung được sàng lọc ở mức 14000pF ±30% và mức áp suất âm thanh được xác nhận thông qua lấy mẫu thống kê, với các giá trị điển hình nằm trong khoảng từ 83,8dB đến 86,7dB. Sàng lọc căng thẳng môi trường bao gồm 48 giờ ở +80°C, 48 giờ ở -30°C và 5 chu kỳ sốc nhiệt. Độ bền cơ học được xác nhận bằng thử nghiệm độ rung và thử nghiệm thả rơi ở độ cao 75cm, trong khi tính toàn vẹn của mối hàn được xác minh bằng khả năng chịu nhiệt của chất hàn và định hình phản xạ lại toàn bộ. Tất cả hồ sơ kiểm tra được liên kết với mã lô trên vỏ và được lưu giữ trong mười năm.
1. Dải điện áp rộng ảnh hưởng như thế nào đến mạch truyền động?
Ở mức 3V, nhiều bộ vi điều khiển có thể điều khiển còi trực tiếp vì dòng điện rút ra dưới 5mA. Khi điện áp nguồn tăng, dòng điện cực đại cũng tăng; ở mức 12V hoặc 24V, nên sử dụng bộ đệm bóng bán dẫn đơn giản hoặc MOSFET mức logic. Ưu điểm quan trọng là có thể sử dụng cùng một bộ rung cho tất cả các điện áp này, loại bỏ nhu cầu về số bộ phận khác nhau.
2. Tại sao tần số cộng hưởng được đặt ở mức 4000Hz?
4000Hz nằm trong phạm vi 2–5kHz nơi thính giác của con người nhạy cảm nhất, do đó, âm thanh có thể dễ dàng được phát hiện ngay cả ở mức âm lượng thấp. Tần số này cũng truyền tốt qua vỏ nhựa và ít định hướng hơn so với tần số cao hơn, khiến nó trở thành âm thanh cảnh báo có mục đích chung tốt.
3. MLT‑1230 có thể tạo ra giọng nói hoặc âm nhạc không?
Không. Thiết bị này là bộ chuyển đổi cộng hưởng băng hẹp được tối ưu hóa cho 4000Hz. Mặc dù các mẫu đơn giản như tiếng bíp và tiếng kêu có thể được tạo ra bằng cách thay đổi chu kỳ hoạt động của CPU, nhưng nó không thể tái tạo giọng nói hoặc âm thanh phức tạp. Đối với những ứng dụng như vậy, nên cân nhắc sử dụng loa động hoặc bộ tạo âm thanh áp điện băng rộng.
4. Điện dung 14000pF có ý nghĩa gì đối với thiết kế của tôi?
Điện dung xác định tải phản kháng mà người lái xe nhìn thấy. Ở tần số 4000Hz, điện kháng khoảng 2,8kΩ. Giá trị này nên được sử dụng để tính toán dòng điện cực đại mà trình điều khiển phải cung cấp. Dung sai ±30% phải được tính đến trong biên độ thiết kế trong trường hợp xấu nhất.
5. Có sẵn tùy chỉnh không?

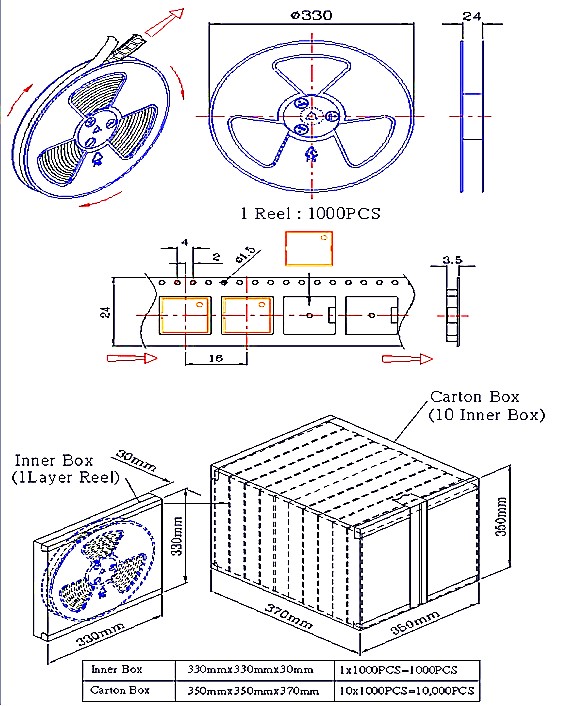

Đúng. MEIDI cung cấp khả năng điều chỉnh tần số tùy chỉnh trong phạm vi 2–5kHz, các giá trị điện dung thay thế và các cấu hình băng và cuộn khác nhau cho các dự án OEM có khối lượng lớn. Hãy liên hệ với nhóm ứng dụng về các yêu cầu của bạn để đánh giá tính khả thi và thời gian thực hiện.
Đối với bảng dữ liệu, đường cong âm thanh dành riêng cho điện áp, thiết kế tham chiếu mạch truyền động hoặc tùy chỉnh OEM, hãy gửi yêu cầu của bạn thông qua biểu mẫu liên hệ. Các kỹ sư ứng dụng MEIDI thường phản hồi trong vòng một ngày làm việc kèm theo tài liệu kỹ thuật và định giá theo số lượng.
