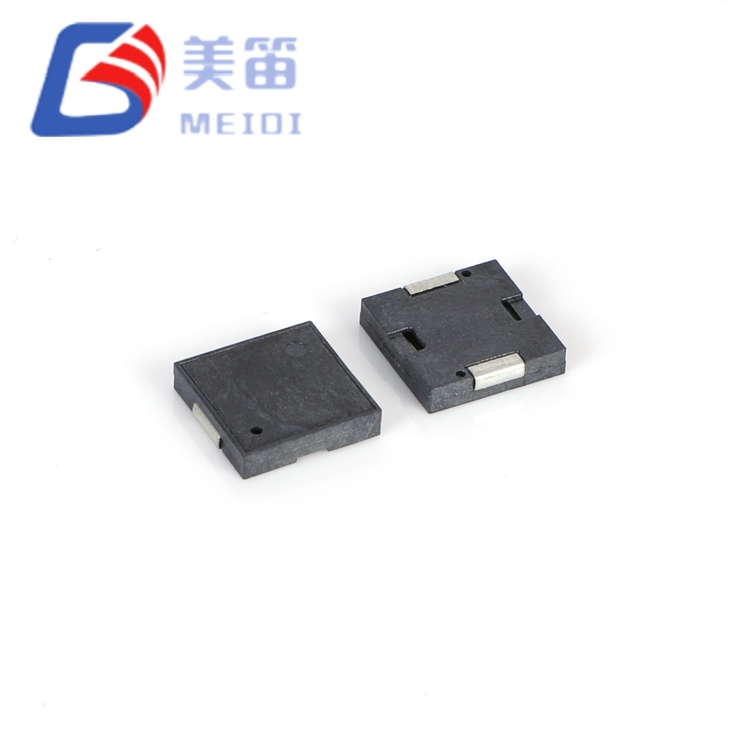

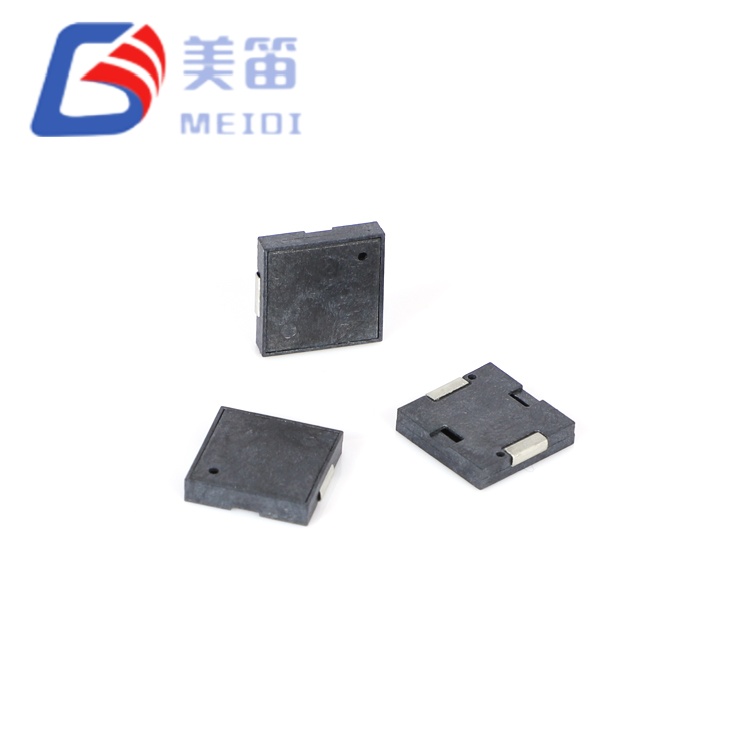

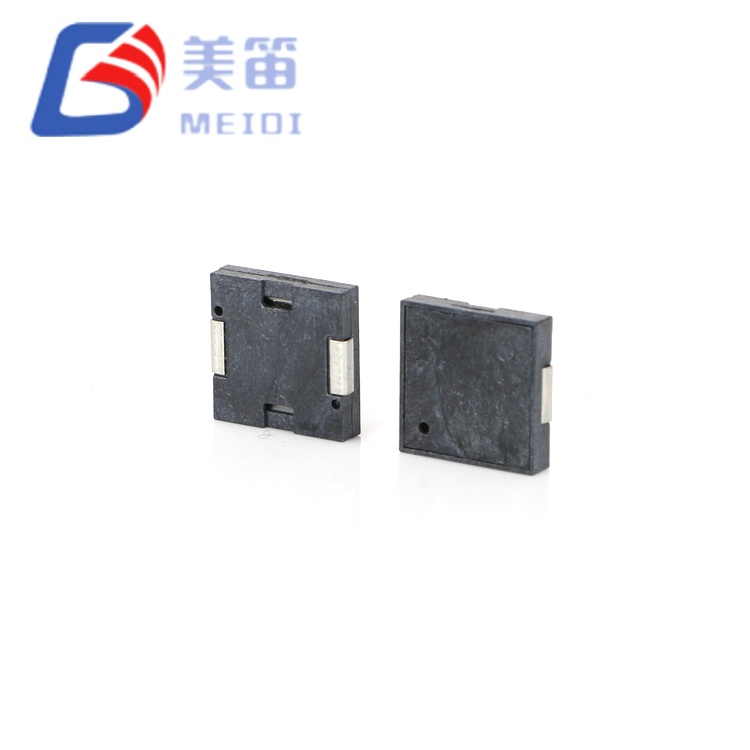

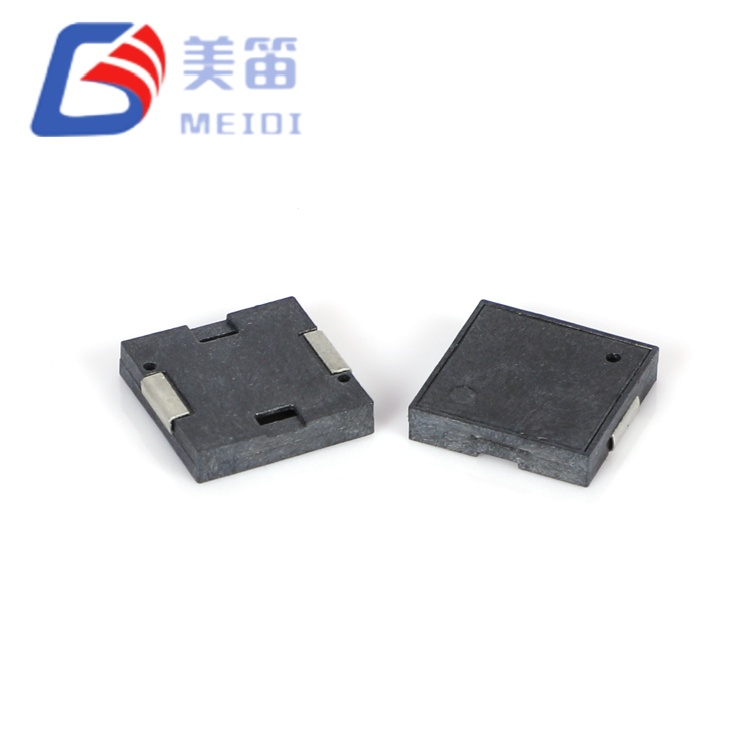

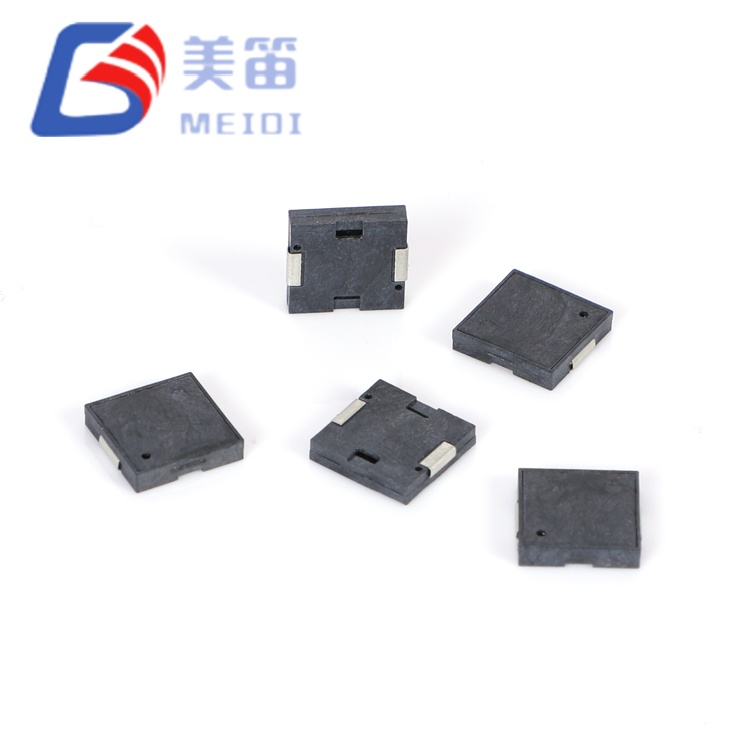

Bộ rung áp điện thụ động SMD 9×9×1,8mm là bộ rung áp điện thụ động gắn trên bề mặt được thiết kế cho các ứng dụng yêu cầu tín hiệu âm thanh rõ ràng trong phạm vi rất nhỏ và ngân sách điện năng eo hẹp. Với chiều cao chỉ 1,8mm và chân đế 9,0×9,0mm, nó có thể được đặt trong các tổ hợp nơi các bộ rung thông thường không vừa. Nguyên lý truyền động điện dung của nó duy trì dòng điện hoạt động ở mức hoặc dưới 5mA ở mức điện áp định mức 5V, loại bỏ nhu cầu sử dụng điốt flyback và khiến cho việc điều khiển vi điều khiển trực tiếp trở nên khả thi.
Một bộ phận duy nhất bao phủ phạm vi hoạt động từ 1V đến 25V, nghĩa là cùng một bộ rung có thể phục vụ các mạch logic 3,3V, đường ray ô tô 12V và bảng điều khiển công nghiệp 24V mà không cần điều chỉnh bổ sung. Ở mức 5V, mức áp suất âm thanh đạt mức tối thiểu được đảm bảo là 70dB ở khoảng cách 10cm, với tần số cộng hưởng được giữ ở mức 4000±300Hz. Điện dung được chỉ định là 12000pF (±30%) cho phép thiết kế trình điều khiển đơn giản, trong khi vỏ LCP màu đen chịu được hàn nóng chảy lại và hoạt động liên tục từ −30°C đến +70°C.
Là một bộ chuyển đổi áp điện thụ động, Bộ rung thụ động áp điện SMD 9 × 9 × 1,8mm yêu cầu tín hiệu AC bên ngoài, thường là dạng sóng vuông hoặc dạng sóng gần với điểm cộng hưởng 4000Hz. Khi có điện trường xoay chiều tác dụng, phần tử gốm sẽ biến dạng và tạo ra sóng âm mà không có bất kỳ thành phần từ tính nào. Nguyên lý hoạt động này giúp loại bỏ hiện tượng giật ngược cảm ứng thường thấy trong các bộ rung từ tính, do đó, mạch truyền động có thể được chế tạo mà không cần điốt triệt tiêu và có ít thành phần hơn về tổng thể.
Thiết bị rút ra không quá 5mA trong điều kiện thử nghiệm 5V, 4000Hz và do tải chủ yếu là điện dung (điện kháng khoảng 3,3kΩ khi cộng hưởng), điểm nhấn trong thiết kế sẽ chuyển từ phân phối dòng điện sang dao động điện áp. Phạm vi đầu vào rộng 1–25V cho phép cùng một bộ rung hoạt động trên nhiều điện áp hệ thống và mức áp suất âm thanh tăng có thể dự đoán được theo biên độ truyền động. Ở mức điện áp đỉnh đến đỉnh 5V, đầu ra tối thiểu là 70dB ở khoảng cách 10 cm; điện áp cao hơn tạo ra mức âm thanh cao hơn tương ứng.
Với trọng lượng 0,4g và được đúc bằng LCP màu đen, gói này tương thích với phương pháp hàn nóng chảy lại tiêu chuẩn và có thể trải qua tối đa ba chu kỳ nhiệt tùy theo thông số kỹ thuật của sản phẩm. Báo cáo thử nghiệm mẫu gồm 10 đơn vị được bao gồm trong tài liệu nhằm cung cấp cho các nhà thiết kế cái nhìn thực tế về tính đồng nhất trong sản xuất, với các mức âm thanh nằm trong khoảng từ 71,8dB đến 76,4dB và giá trị điện dung trong khoảng từ 11385pF đến 12950pF.
Để biết các đề xuất về mạch truyền động tùy chỉnh hoặc để thảo luận về việc tích hợp với đường ray điện áp và chu trình làm việc của bạn, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
Cấu trúc áp điện điện dung có nghĩa là không có cuộn dây điện từ và do đó không cần quản lý quá độ cảm ứng; định mức dòng điện ≤5mA giúp bộ rung phù hợp với các thiết kế nhạy cảm với năng lượng mà không cần thêm bộ phận triệt tiêu.
Với chiều cao chỉ 1,8mm và diện tích 9,0mm, MLT‑9018 vừa khít với khoảng trống dọc hẹp thường thấy trong các bo mạch xếp chồng lên nhau, mô-đun màn hình mỏng và cơ chế đầu đọc thẻ.
Khoảng điện áp hoạt động 1–25V bao gồm logic 3,3V, hệ thống 5V, đường dây ô tô 12V và bus công nghiệp 24V, cho phép một số bộ phận thay thế một số lựa chọn thay thế dành riêng cho điện áp.
Tần số cộng hưởng được cố định ở 4000Hz với dung sai sản xuất ±300Hz, mang lại cho nhóm chương trình cơ sở một mục tiêu âm thanh được xác định rõ ràng.
Điện dung danh nghĩa 12000pF (±30%) được chỉ định ở 1kHz và 25°C để hỗ trợ tính toán tải phản kháng trong giai đoạn thiết kế.
Phạm vi nhiệt độ hoạt động kéo dài từ −30°C đến +70°C, vượt xa mức −20°C thông thường của nhiều còi cấp thương mại.
MEIDI Intelligence Technology đã sản xuất các bộ phận âm thanh từ năm 2011, vận hành một cơ sở tích hợp theo chiều dọc ở Giang Tô, Trung Quốc. Nhà máy kết hợp quy trình đúc LCP nội bộ, dây chuyền lắp ráp SMD tự động và thử nghiệm âm thanh nội tuyến 100% theo hệ thống quản lý chất lượng được chứng nhận ISO 9001. Cơ sở hạ tầng này hỗ trợ sản xuất nhất quán các bộ phận có khối lượng lớn như MLT‑9018, với hồ sơ lô chi tiết được lưu giữ cho mỗi lô hàng.
MLT‑9018 phải trải qua chương trình kiểm tra độ tin cậy toàn diện được xác định trong thông số kỹ thuật của sản phẩm. Sàng lọc sức chịu đựng môi trường bao gồm ngâm nhiệt độ cao trong 48 giờ ở +80±2°C, tiếp xúc lạnh trong 48 giờ ở −30±2°C và năm chu kỳ sốc nhiệt giữa các mức cực đoan này với thời gian dừng 30 phút ở mỗi nhiệt độ. Độ bền cơ học được xác minh thông qua kiểm tra độ rung từ 10Hz đến 55Hz ở biên độ 1,0mm trên cả ba trục, sau đó là ba lần rơi tự do 75cm xuống bề mặt gỗ cứng 10mm.
Khả năng chống ẩm được xác nhận bằng cách tiếp xúc 48 giờ ở nhiệt độ 50±5°C ở độ ẩm tương đối 90–95% với thời gian phục hồi ở môi trường xung quanh là 2 giờ. Tính toàn vẹn của mối hàn được xác nhận bằng cách nhúng 10 giây ở nhiệt độ 250±5°C với thân bộ phận được đặt cách vật hàn 2,0mm, cũng như kiểm tra biên dạng phản xạ lại toàn bộ theo thông số kỹ thuật hàn.
Các thử nghiệm này được thực hiện trên cơ sở từng lô và báo cáo kết quả sẽ được cung cấp cho những khách hàng yêu cầu tài liệu về quy trình đánh giá chất lượng của riêng họ. Đối với các ứng dụng yêu cầu trình độ chuyên môn mở rộng, chẳng hạn như tiêu chuẩn ô tô hoặc thiết bị y tế, nhóm kỹ thuật của MEIDI có thể thảo luận về các quy trình sàng lọc bổ sung.

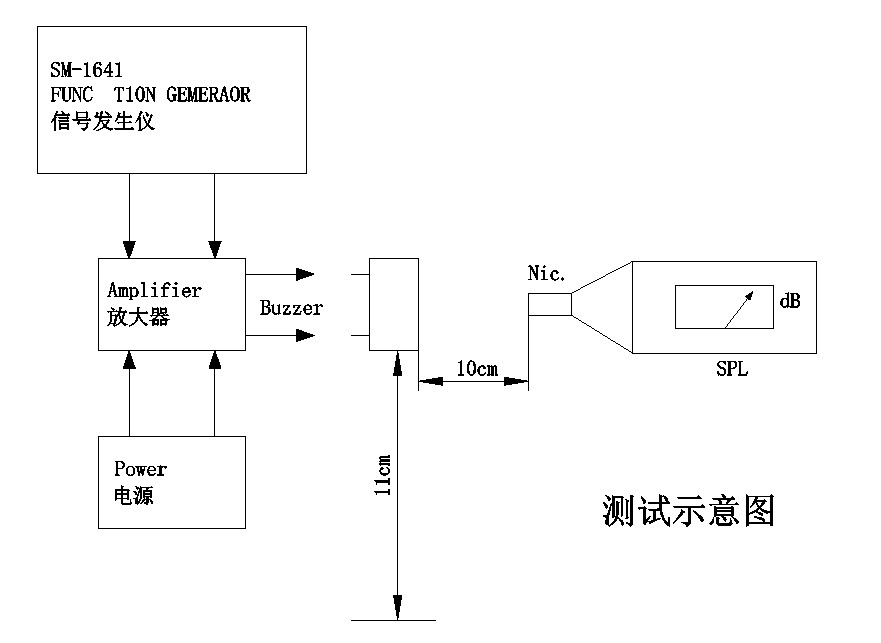

| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện SMD | — |
| Điện áp định mức | 5 V (Vp‑p) | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 1 – 25 V (Vp‑p) | Đỉnh tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 70dB | Ở 5V, 4000 Hz, 10 cm |
| Hoạt động hiện tại | 5 mA | Ở 5V, 4000 Hz |
| Tần số cộng hưởng | 4000 ± 300 Hz | Ở điện áp định mức |
| điện dung | 12000 ± 30% pF | Ở 1 kHz, 25°C |
| Nhiệt độ hoạt động | -30°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -40°C ~ +85°C | Không hoạt động |

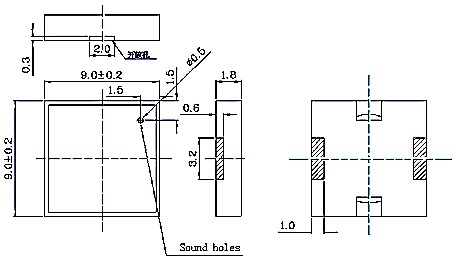

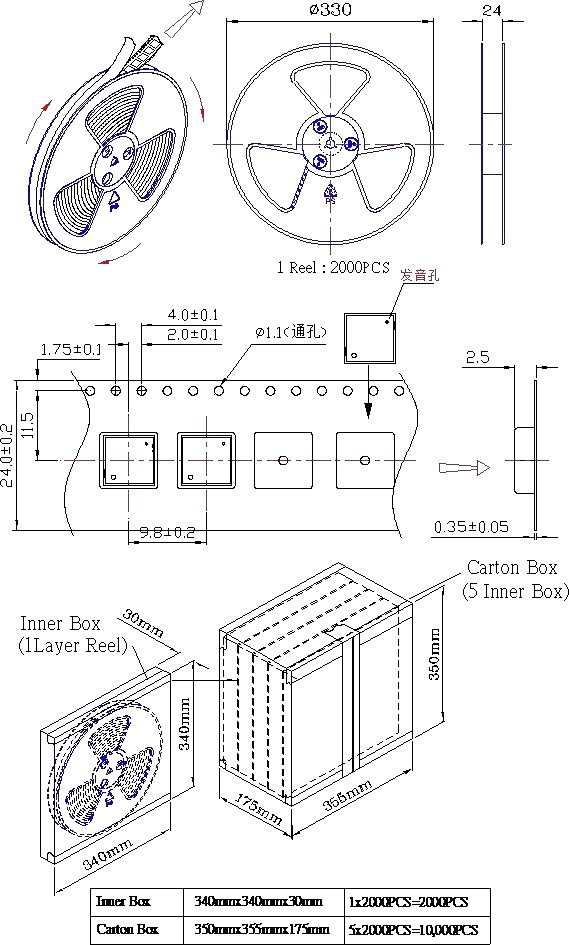

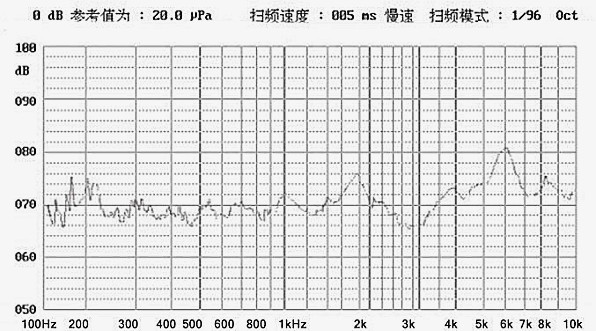

| Kích thước (L×W×H) | 9,0 × 9,0 × 1,8 mm | Chỉ thân máy |
| Cân nặng | 0,4 g | Đặc trưng |
| Vật liệu nhà ở | LCP đen | — |
| Hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Theo thông số kỹ thuật, tối đa 3 lượt |
| Hàn (Sóng) | 255 ± 15 °C, 4–6 giây | 2–3 lượt |
| Hàn (thủ công) | 360 ± 10 °C, 2–5 giây | 2–3 lượt |
| tham số | Phạm vi mẫu |
| Áp suất âm thanh | 71,8 – 76,4 dB |
| Tính thường xuyên | 4000 Hz |
| điện dung | 11385 – 12950pF |
| Đường kính | 9,0 mm |
| Chiều cao | 1,8 mm |
Dữ liệu mẫu minh họa tính đồng nhất trong sản xuất điển hình. Chỉ các giới hạn được đảm bảo trong bảng thông số kỹ thuật chính mới áp dụng cho tất cả các lô sản xuất.
Các cách sử dụng được đề xuất dưới đây dựa trên các đặc tính cơ và điện của MLT‑9018. Chúng nhằm mục đích hướng dẫn thiết kế và phải được xác nhận dựa trên các yêu cầu cụ thể của sản phẩm cuối cùng.
•Thiết bị di động chạy bằng pin: dòng điện rút ra ≤5mA giúp kéo dài thời gian chạy ở các sản phẩm được cấp nguồn bằng pin đồng xu hoặc gói lithium nhỏ.
•Thiết bị dành cho môi trường lạnh: giới hạn hoạt động dưới −30°C hỗ trợ các thiết bị theo dõi hậu cần được làm lạnh, cảm biến ngoài trời và các khu công nghiệp không được sưởi ấm.
•Bộ phận điện tử mỏng: Chiều cao 1,8mm cho phép tích hợp vào màn hình siêu mỏng, tấm màng và viền đầu đọc thẻ.
•Các nút công nghiệp đa điện áp: đầu vào 1–25V loại bỏ mạch chuyển đổi điện áp, đơn giản hóa các thiết kế phải hoạt động trên các bus 5V, 12V và 24V.
•Mô-đun nội thất ô tô: khả năng tương thích trực tiếp 12V phù hợp với chuông bảng điều khiển, phản hồi cảm biến đỗ xe và nhắc nhở thắt dây an toàn.
•Các điểm cuối và cổng cảm biến IoT: dòng điện hoạt động thấp rất phù hợp với các ứng dụng thu hoạch năng lượng hoặc pin có tuổi thọ cao.
| Xem xét thiết kế | Thông số kỹ thuật MLT‑9018 |
| Hạn chế ngân sách hiện tại | Dòng điện hoạt động 5 mA cho mỗi thông số kỹ thuật |
| Biến đổi đường ray điện áp | Phạm vi hoạt động 1–25V bao gồm nhiều điện áp hệ thống trong một SKU |
| Giải phóng mặt bằng dọc | Chiều cao 1,8 mm dưới các lựa chọn thay thế 2,0–2,5 mm thông thường |
| Hoạt động ở nhiệt độ thấp | Giới hạn hoạt động -30 °C cho mỗi thông số kỹ thuật |
| Mạch truyền động đơn giản | Không có hiện tượng giật ngược quy nạp; không cần diode flyback |
| Đặc tính tải điện dung | 12000 pF được chỉ định để tính toán trở kháng phản kháng |
Bộ rung thụ động áp điện SMD 9×9×1.8mm được phát triển đặc biệt cho các tình huống trong đó tính linh hoạt của dòng điện, không gian và điện áp là những hạn chế chính. Bản chất điện dung của nó thể hiện tải phản kháng khoảng 3,3kΩ khi cộng hưởng, có nghĩa là bộ điều khiển phải tạo ra sự dao động điện áp thay vì dòng điện lớn liên tục; sự khác biệt này thường dẫn đến giai đoạn truyền động đơn giản hơn và tiết kiệm chi phí hơn so với các thiết kế bộ chuyển đổi từ tính.
Các mẫu có sẵn để đánh giá để bạn có thể đo đầu ra âm thanh và mức tiêu thụ hiện tại bằng dạng sóng ổ đĩa và bố cục PCB của riêng bạn.
1. MLT‑9018 yêu cầu loại tín hiệu điều khiển nào?
MLT‑9018 là bộ rung áp điện thụ động và cần tín hiệu AC bên ngoài, thường là sóng vuông hoặc tần số gần 4000Hz. Chỉ riêng điện áp DC sẽ không tạo ra âm thanh. Mạch điều khiển phải sạc và xả điện dung 12000pF ở tần số chuyển mạch; dòng điện trung bình thấp, nhưng dòng điện tức thời cực đại cần được kiểm tra dựa trên khả năng của người lái.
2. Áp suất âm thanh thay đổi như thế nào theo điện áp hoạt động trong phạm vi 1–25V?
Áp suất âm thanh tăng theo biên độ điện áp ổ đĩa. Bảo đảm ≥70dB được đưa ra ở điều kiện định mức 5V. Ở điện áp thấp hơn, đầu ra sẽ giảm và ở điện áp cao hơn, nó sẽ tăng. Dữ liệu âm thanh dành riêng cho điện áp có thể được yêu cầu từ MEIDI.

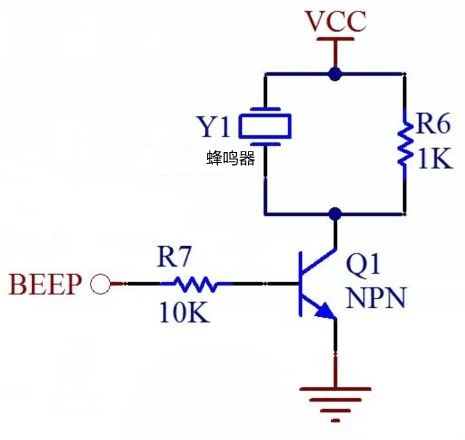

3. MLT‑9018 có thể được điều khiển trực tiếp từ chân GPIO của bộ vi điều khiển không?
Có thể điều khiển trực tiếp từ GPIO 3,3V hoặc 5V nếu chân có thể cung cấp dòng điện phản kháng vào 12000pF ở tần số 4000Hz. Giá trị trung bình 5mA nằm trong nhiều thông số kỹ thuật GPIO, nhưng dòng sạc cao nhất trong quá trình chuyển đổi điện dung có thể cao hơn. Đối với hoạt động ở điện áp 12V và 24V, nên sử dụng bộ đệm bóng bán dẫn hoặc trình điều khiển áp điện chuyên dụng. MEIDI có thể cung cấp các mạch tham chiếu cho các thiết lập thông thường.
4. Ý nghĩa của thông số kỹ thuật điện dung 12000 pF là gì?
Điện dung xác định trở kháng phản kháng: Z = 1/(2πfC). Ở tần số 4000Hz, con số này đạt tới khoảng 3,3kΩ. Mạch điều khiển phải cấp dòng điện vào tải phản kháng này. Cần tính đến dung sai ±30% (8400–15600pF) khi thiết kế giai đoạn trình điều khiển. Các kỹ sư ứng dụng có thể hỗ trợ lựa chọn thành phần.
5. Sự khác biệt giữa dữ liệu thử nghiệm mẫu và thông số kỹ thuật được đảm bảo là gì?
Báo cáo mẫu (đo 10 đơn vị) hiển thị các giá trị điển hình, chẳng hạn như áp suất âm thanh trong khoảng 71,8dB đến 76,4dB. Những điều này được cung cấp chỉ để tham khảo. Các thông số kỹ thuật được đảm bảo là áp suất âm thanh ≥70dB, tần số 4000±300Hz và điện dung 12000±30% pF. Các giao thức thử nghiệm sản xuất có sẵn theo yêu cầu.
6. MEIDI có cung cấp tùy chỉnh cho bộ rung này không?
Có, dịch vụ OEM và ODM có sẵn. Các thông số như tần số, điện áp, kích thước và khả năng chống thấm có thể được sửa đổi để phù hợp với yêu cầu cụ thể. Hãy liên hệ với nhóm ứng dụng với thông số kỹ thuật mục tiêu của bạn để đánh giá tính khả thi.
Để được hướng dẫn thiết kế mạch truyền động, đo âm thanh dành riêng cho điện áp, đề xuất triển khai trong môi trường lạnh hoặc để thảo luận về việc tùy chỉnh OEM, hãy gửi yêu cầu của bạn qua biểu mẫu liên hệ. Nhóm kỹ thuật ứng dụng của MEIDI thường phản hồi trong vòng một ngày làm việc kèm theo tài liệu kỹ thuật và định giá theo số lượng.
