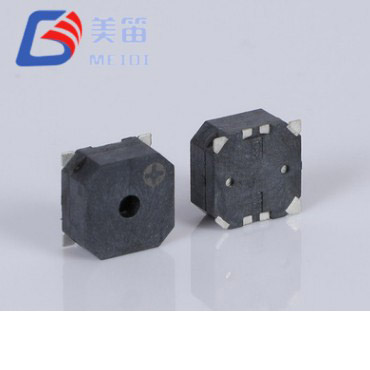

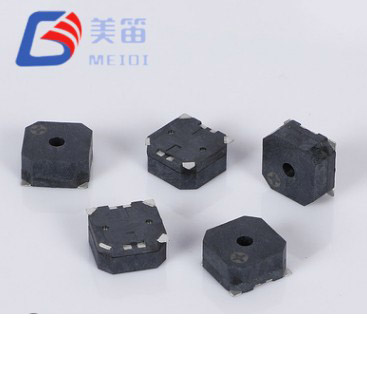

Bộ rung thụ động từ tính 8,5 * 8,5 * 3 mm SMD mang đến giải pháp thiết thực cho các thiết kế yêu cầu bộ rung điện từ gắn trên bề mặt với khả năng linh hoạt để phù hợp với các đường ray cung cấp khác nhau trên một diện tích PCB duy nhất. Hai biến thể trở kháng có chung gói 8,5×8,5×3,0mm: phiên bản 16Ω dành cho các hệ thống 2,5V đến 4,5V, trong khi phiên bản 32Ω được tối ưu hóa cho hoạt động 4,5V đến 6,5V. Vì cả hai đều có kích thước cơ học giống nhau nên các kỹ sư có thể đánh giá sự cân bằng điện áp và dòng điện trong quá trình tạo mẫu mà không cần phải phân biệt bố cục bảng mạch hoặc thiết kế vỏ bọc.
Là bộ chuyển đổi thụ động, MLT‑8530H‑16R và MLT‑8530H‑32R yêu cầu tín hiệu sóng vuông hoặc xung bên ngoài để tạo ra âm thanh. Cách tiếp cận này đặt toàn quyền kiểm soát tần số, thời lượng và các mẫu điều chế vào tay nhóm chương trình cơ sở, giúp tạo ra các chuỗi cảnh báo đặc biệt mà không cần thay đổi phần cứng. Tần số cộng hưởng được đặt ở 2700±300Hz và cả hai biến thể đều đảm bảo mức áp suất âm thanh tối thiểu là 85dB ở 10 cm dưới điện áp định mức tương ứng.
Vỏ LCP màu đen tương thích với phương pháp hàn nóng chảy không chì tiêu chuẩn và chiều cao biên dạng 3,0 mm cho phép bố trí trong các cụm lắp ráp trong đó không gian theo chiều dọc ở mức cao nhưng không thể hy sinh hiệu suất âm thanh. Các phần sau đây mô tả chi tiết các đặc tính điện, đề xuất biến tần, xác minh độ tin cậy và hướng dẫn lựa chọn để tích hợp loạt sản phẩm này vào thiết bị công nghiệp, an ninh, tự động hóa tòa nhà và thiết bị di động.
Hai điện trở cuộn dây từ một thiết kế cơ học: 16Ω cho các ứng dụng điện áp thấp hơn và 32Ω cho các đường ray 5V tiêu chuẩn.
Yêu cầu ổ đĩa ngoài. Cấu trúc điện từ thụ động yêu cầu dạng sóng AC, thường là sóng vuông 2700Hz, cho phép tự do triển khai các mẫu âm thanh tùy chỉnh, thời lượng thay đổi và cảnh báo nhiều âm sắc hoàn toàn thông qua phần mềm.

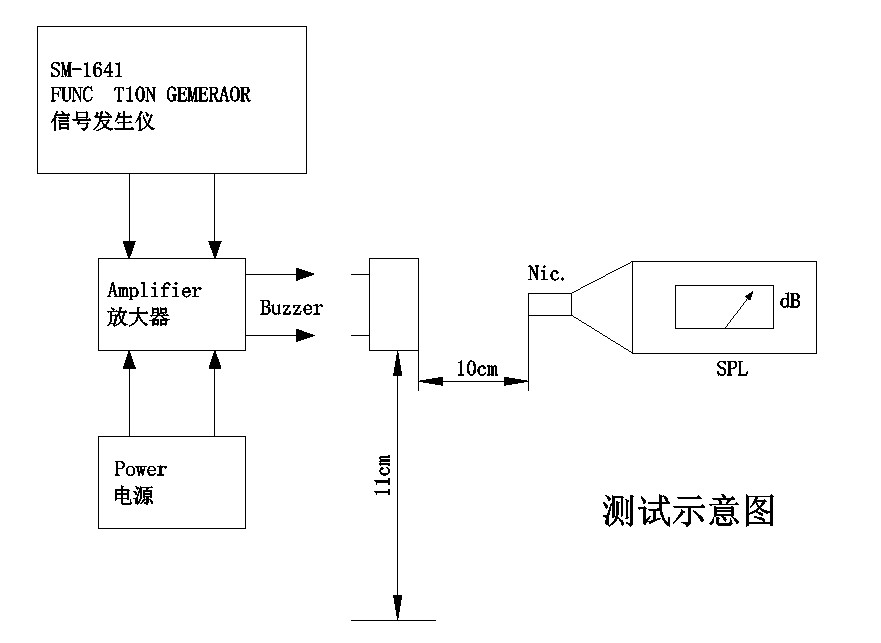

Đảm bảo âm thanh phát ra ít nhất 85dB ở khoảng cách 10cm, được đo ở điện áp định mức cho từng biến thể.

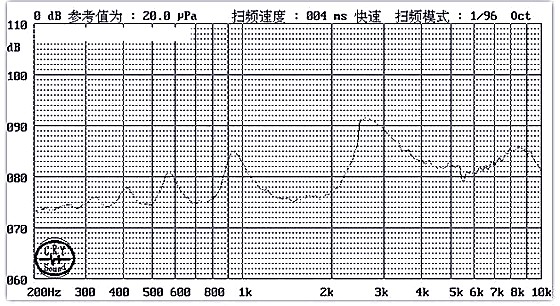

Tần số cộng hưởng 2700±300Hz, với dữ liệu mẫu hàng loạt xác nhận tâm 2700Hz chặt chẽ trên nhiều thiết bị.

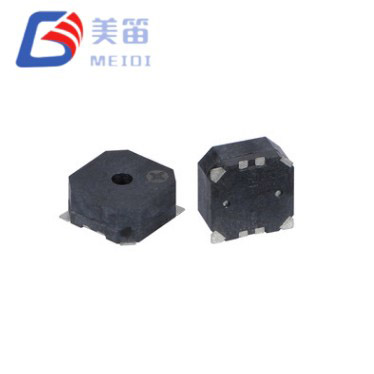

Kích thước nhỏ gọn 8,5×8,5mm và chiều cao 3,0mm, được thiết kế cho các tổ hợp SMT dày đặc, nơi cả diện tích bo mạch và khoảng trống đều bị hạn chế.
Phạm vi nhiệt độ hoạt động từ −30°C đến +70°C, hỗ trợ các điều kiện khởi động nguội và vỏ ngoài trời.
Vỏ LCP màu đen tương thích với hàn nóng chảy lên đến 255±5°C, cũng như các quy trình hàn sóng và thủ công.
| tham số | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Điện áp định mức | 3,6 V (Vo‑p) | 5 V (Vo‑p) |
| Điện áp hoạt động | 2,5 – 4,5 V (Vo‑p) | 4,5 – 6,5 V (Vo‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | ≤ 100 mA | 80 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω | 32 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C | -40°C ~ +85°C |

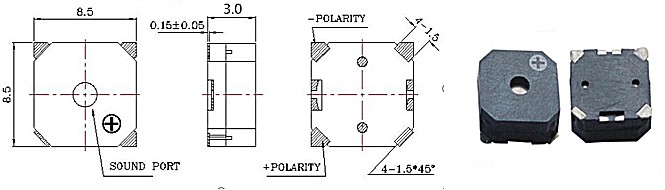

| Kích thước (L×W×H) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Cân nặng | 0,5 g | 0,5 g |
| Vật liệu nhà ở | LCP đen | LCP đen |

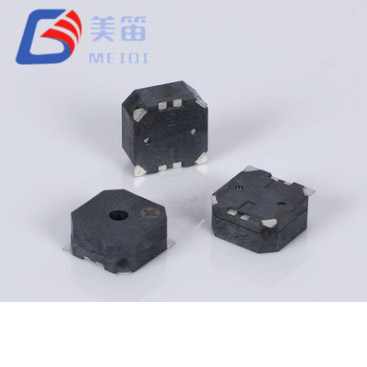

Một mẫu đất PCB duy nhất chứa cả bộ phận 16Ω và 32Ω, cho phép thiết kế nền tảng có thể được lắp đặt theo điện áp hệ thống mục tiêu mà không cần thay đổi bố cục.
Kiến trúc ổ đĩa thụ động dựa trên sóng vuông được tạo ra bên ngoài, cho phép bộ vi điều khiển xác định tần số âm, tốc độ lặp lại và kiểu mẫu. Không có bộ dao động bên trong để hạn chế hành vi âm thanh.
Đầu ra âm thanh được chỉ định ở mức tối thiểu 85dB cho cả hai biến thể, với tần số cộng hưởng là 2700Hz và dung sai ±300Hz.
Mức tiêu thụ hiện tại được định mức ở mức 100mA cho phiên bản 16Ω ở mức 3,6V và ≤80mA cho phiên bản 32Ω ở mức 5V, cung cấp số liệu rõ ràng về kích thước nguồn điện.
Chiều cao 3,0 mm giữ thành phần nằm trong vỏ z của nhiều hệ thống nhiều bo mạch, trong khi diện tích hình vuông 8,5 mm duy trì các kênh định tuyến liền kề.
Hoạt động liên tục được xác định từ −30°C, giới hạn thấp hơn giúp mở rộng phạm vi sử dụng vượt xa phạm vi mà nhiều còi cấp thương mại cung cấp.

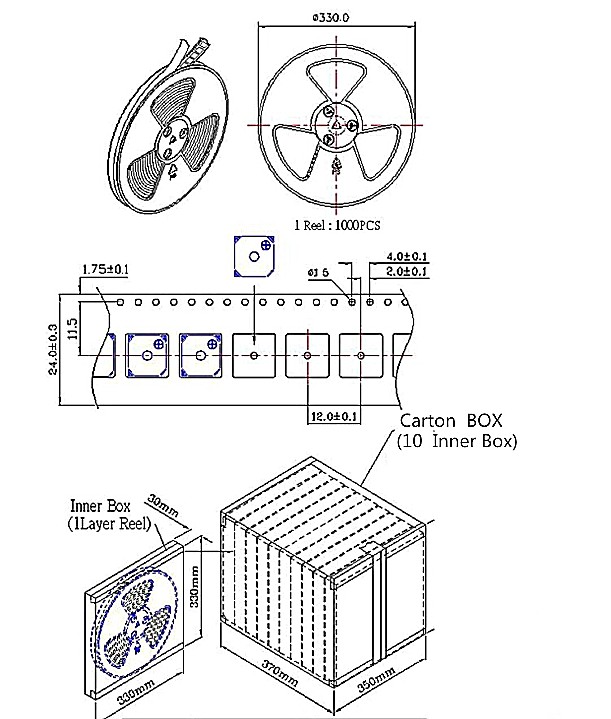

Gói LCP màu đen chịu được các biên dạng hàn nóng chảy lại, hàn sóng và hàn tay, giúp nhà sản xuất linh hoạt trong trình tự lắp ráp.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | — |
| Điện áp định mức | 3,6 V (Vo‑p) | danh nghĩa |
| Điện áp hoạt động | 2,5 – 4,5 V (Vo‑p) | liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở mức 3,6V, 10 cm |
| Hoạt động hiện tại | ≤ 100 mA | Ở mức 3,6V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 16 ± 3 Ω | Ở 25°C, DC |
| Nhiệt độ hoạt động | -30°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -40°C ~ +85°C | Không hoạt động |
| Kích thước (L×W×H) | 8,5 × 8,5 × 3,0 mm | Chỉ thân máy |
| Cân nặng | 0,5 g | Đặc trưng |
| Vật liệu nhà ở | LCP đen | Tương thích với dòng chảy lại |
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | — |
| Điện áp định mức | 5 V (Vo‑p) | danh nghĩa |
| Điện áp hoạt động | 4,5 – 6,5 V (Vo‑p) | liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở mức 5V, 10 cm |
| Hoạt động hiện tại | 80 mA | Ở mức 5V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 32 ± 3 Ω | Ở 25°C, DC |
| Nhiệt độ hoạt động | -30°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -40°C ~ +85°C | Không hoạt động |
| Kích thước (L×W×H) | 8,5 × 8,5 × 3,0 mm | Chỉ thân máy |
| Cân nặng | 0,5 g | Đặc trưng |
| Vật liệu nhà ở | LCP đen | Tương thích với dòng chảy lại |
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Tần số (Hz) | Phạm vi trở kháng (Ω) |
| MLT‑8530H‑16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15,4 – 16,5 |
| MLT‑8530H‑32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
Các giá trị đo được cho thấy mức chênh lệch điển hình trong một lô sản xuất. Các giới hạn được đảm bảo được liệt kê trong các bảng thông số kỹ thuật riêng ở trên. Liên hệ với MEIDI để có báo cáo thử nghiệm hàng loạt đầy đủ và dữ liệu về khả năng xử lý.

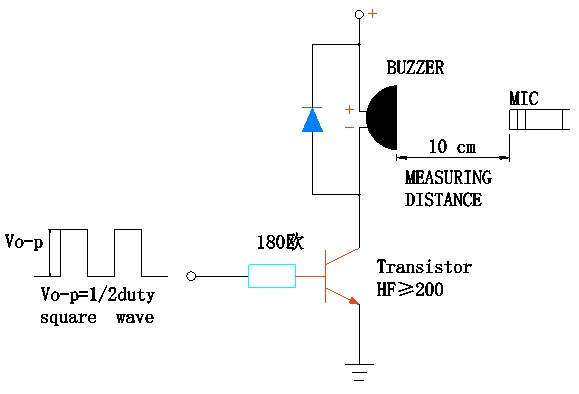

| Khác nhau | Trình điều khiển được đề xuất | Cấu hình điển hình | Bình luận |
| MLT‑8530H‑16R | Bộ đệm bóng bán dẫn | Bóng bán dẫn NPN hoặc MOSFET mức logic có điện trở đế/cổng | Ổ đĩa GPIO trực tiếp không khả thi do yêu cầu hiện tại; một phần tử chuyển mạch là cần thiết. |
| MLT‑8530H‑16R | Trình điều khiển bộ thu mở | NPN có khả năng kéo lên để cung cấp | Cấu hình tiêu chuẩn; chọn điện trở cơ sở theo bảng dữ liệu bóng bán dẫn. |
| MLT‑8530H‑32R | Bộ đệm bóng bán dẫn | Bóng bán dẫn NPN hoặc MOSFET mức logic có điện trở đế/cổng | Yêu cầu; Chân GPIO không thể cung cấp dòng tải trực tiếp. |
| MLT‑8530H‑32R | IC điều khiển còi chuyên dụng | Đầu ra sóng vuông, có khả năng 5V | Đảm bảo tần số đầu ra được điều chỉnh về 2700Hz để có áp suất âm thanh tối đa. |
| Cả hai biến thể | Bộ khuếch đại âm thanh | Sóng hình sin hoặc sóng vuông, trở kháng đầu ra phù hợp với điện trở cuộn dây | Hữu ích khi cần điều khiển âm lượng hoặc độ tinh khiết của dạng sóng. |
Sóng vuông 2700Hz với chu kỳ hoạt động 50%, ở điện áp đỉnh đến đỉnh định mức, mang lại hiệu suất âm thanh được chỉ định. Điều khiển bộ rung ở tần số cách xa cộng hưởng sẽ làm giảm mức âm thanh và tăng tải phản ứng.
Các ghi chú ứng dụng bên dưới dựa trên các thông số kỹ thuật về điện và môi trường của Bộ rung thụ động từ tính SMD 8,5 * 8,5 * 3 mm. Chúng không phải là sự đảm bảo về mặt thiết kế; xác minh hiệu suất theo yêu cầu cụ thể của bạn và các tiêu chuẩn hiện hành.
Bảng điều khiển tự động hóa công nghiệp: cảnh báo lỗi và chỉ báo trạng thái quy trình trong PLC và hệ thống truyền động động cơ được hưởng lợi từ tùy chọn trở kháng kép, phù hợp với cả logic điều khiển 3,3V và 5V mà không cần thay đổi bảng.
Kiểm soát bảo mật và truy cập: bảng điều khiển xâm nhập và đầu đọc thẻ có thể tạo ra nhịp điệu cảnh báo đặc biệt được điều khiển bằng xung điện, giúp người vận hành phân biệt giữa các sự kiện khác nhau.
Tự động hóa tòa nhà và nhà ở: trung tâm cổng, kết nối đầu báo khói và xác nhận bộ điều chỉnh nhiệt dựa vào khả năng của bộ rung để tạo ra các mẫu thông báo do phần mềm xác định.
Thiết bị chạy bằng pin: biến thể 16Ω phù hợp với hệ thống Li-ion 3,3V, trong khi biến thể 32Ω được tối ưu hóa cho nguồn điện được điều chỉnh 5V, bao gồm nhiều loại thiết bị cầm tay.
Cơ sở hạ tầng viễn thông: cảnh báo xâm nhập tủ và mất điện ở các địa điểm ngoài trời hoặc không có hệ thống sưởi được hưởng lợi từ giới hạn hoạt động thấp hơn −30°C.
Vỏ ngoài trời và tiếp xúc với nhiệt: thiết bị chịu sự dao động nhiệt độ rộng có thể phụ thuộc vào phạm vi hoạt động từ −30°C đến +70°C được chỉ định để tạo ra cảnh báo nhất quán.
| Yêu cầu thiết kế | Ưu điểm của dòng MLT‑8530H |
| Điện áp nền tảng vẫn được xác nhận | Dấu chân chung cho phép hoán đổi muộn giữa 16Ω và 32Ω, duy trì bố cục PCB. |
| Sự cân bằng giữa khoảng không điện áp và mức tiêu thụ hiện tại | Phiên bản 16Ω hoạt động ở điện áp thấp hơn, trong khi phiên bản 32Ω làm giảm dòng điện trên đường ray 5V. |
| Cần các mẫu cảnh báo có thể tùy chỉnh | Thiết kế thụ động trao toàn quyền kiểm soát tần số âm thanh, thời gian bật tắt và điều chế cho bộ vi điều khiển. |
| Bất động sản PCB chặt chẽ | Thân hình vuông 8,5mm và chiều cao 3,0mm phù hợp với bố cục SMT dày đặc. |
| Triển khai khí hậu lạnh | Sàn vận hành −30°C được ghi lại trong thông số kỹ thuật. |
| Quá trình hàn hỗn hợp | Hàn lại, hàn sóng và hàn thủ công đều được đề cập trong thông số kỹ thuật của sản phẩm. |
Bộ rung thụ động từ tính SMD 8,5*8,5*3mm chiếm vị trí giữa các bộ rung SMD nhỏ nhất và các loại xuyên lỗ lớn hơn. Chiều cao 3,0mm cung cấp đủ âm lượng bên trong để phát ra âm thanh mạnh mẽ, đồng thời dấu chân dùng chung trên hai giá trị trở kháng giúp nhóm thiết kế tự do tối ưu hóa giao diện điện vào cuối chu kỳ phát triển. Tần số cộng hưởng 2700Hz, thấp hơn tần số 4kHz phổ biến hơn, cũng có thể được ưu tiên trong môi trường âm thanh nơi âm thanh trầm hơn một chút mang lại khả năng phân biệt tốt hơn.
Các mẫu đánh giá có sẵn cho cả hai biến thể trở kháng để bạn có thể xác nhận áp suất âm thanh, mức tiêu thụ dòng điện và khả năng tương thích của ổ đĩa trên bo mạch của riêng bạn.
Công nghệ thông minh MEIDI đã sản xuất các linh kiện âm thanh điện từ và áp điện từ năm 2011. Nhà máy tích hợp theo chiều dọc của công ty ở Giang Tô, Trung Quốc, kết hợp đúc LCP nội bộ, cuộn dây tự động, lắp ráp SMD và thử nghiệm âm thanh 100%. Chứng nhận ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy cung cấp khuôn khổ cho chất lượng nhất quán trong quá trình sản xuất số lượng lớn. Khách hàng trong lĩnh vực ô tô, công nghiệp, an ninh và điện tử tiêu dùng tin tưởng vào sự hỗ trợ kỹ thuật và giao hàng đúng hẹn của MEIDI.
Dòng MLT‑8530H được sản xuất theo cùng hệ thống chất lượng này. Mỗi lô đều phải trải qua chương trình xác minh độ tin cậy tuân theo thông số kỹ thuật của sản phẩm. Sàng lọc căng thẳng môi trường bao gồm 48 giờ ở +80±2°C, 48 giờ ở −30±2°C và 5 chu kỳ sốc nhiệt giữa các mức nhiệt độ cao nhất với thời gian dừng 30 phút ở mỗi nhiệt độ. Độ bền cơ học được xác nhận bằng thử nghiệm độ rung từ 10Hz đến 55Hz ở biên độ 1,0mm trên cả ba trục, sau đó là ba lần rơi tự do 75cm xuống bề mặt gỗ cứng 10mm.
Khả năng chống ẩm được đánh giá bằng cách cho mẫu tiếp xúc với nhiệt độ 50±5°C ở độ ẩm tương đối 90–95% trong 48 giờ, với thời gian phục hồi ở môi trường xung quanh là 2 giờ trước khi đo. Tính toàn vẹn của mối hàn được xác nhận bằng thử nghiệm nhiệt chất hàn trong 10 giây ở 250±5°C (thân bộ phận cách điểm hàn 2,0 mm) và bằng cách định hình phản xạ lại toàn bộ. Tất cả các điều kiện thử nghiệm, tiêu chí chấp nhận và tài liệu lô đều có sẵn để khách hàng xem xét. Đối với các dự án yêu cầu trình độ chuyên môn mở rộng, chẳng hạn như những dự án được quản lý bởi tiêu chuẩn ô tô hoặc thiết bị y tế, nhóm chất lượng của MEIDI có thể thảo luận về các quy trình sàng lọc bổ sung.
1. Làm cách nào để quyết định giữa MLT‑8530H‑16R và MLT‑8530H‑32R?
Sự lựa chọn phụ thuộc vào điện áp ổ đĩa có sẵn của bạn và nguồn điện của bạn có thể cung cấp bao nhiêu dòng điện. Phần 16Ω hoạt động từ 2,5V đến 4,5V và rất phù hợp với các thiết kế Li-ion logic hoặc pin đơn 3,3V. Phần 32Ω hoạt động từ 4,5V đến 6,5V, phù hợp với đường ray 5V tiêu chuẩn và tiêu thụ ít dòng điện hơn cho cùng một đầu ra âm thanh. Vì cả hai đều có chung mô hình mặt đất nên bạn có thể đánh giá một biến thể và sau đó chuyển sang biến thể khác mà không cần sửa đổi PCB.
2. Tôi nên sử dụng mạch điều khiển nào cho từng biến thể?
Cả hai loại đều yêu cầu sóng vuông bên ngoài ở tần số 2700Hz và điện áp định mức. Cần có bộ đệm bóng bán dẫn hoặc MOSFET mức logic vì dòng điện cuộn dây (100mA cho 16Ω, 80mA cho 32Ω) vượt quá khả năng của hầu hết các chân GPIO của bộ vi điều khiển. Một bóng bán dẫn NPN đơn giản với điện trở cơ bản là giải pháp phổ biến nhất. IC điều khiển còi chuyên dụng cũng có thể được sử dụng; đảm bảo tần số đầu ra được đặt thành 2700Hz để đạt điểm cộng hưởng.
3. Tôi có thể chạy MLT‑8530H‑16R trên nguồn điện 5V hoặc phiên bản 32Ω trên nguồn điện 3,3V không?
Việc vận hành biến thể 16Ω trên 4,5V có nguy cơ làm cuộn dây quá nóng. Biến thể 32Ω dưới 4,5V sẽ tạo ra âm thanh phát ra giảm và có thể giảm xuống dưới mức tối thiểu 85dB được chỉ định. Nếu điện áp hệ thống của bạn cố định và không khớp với phạm vi tự nhiên của một trong hai bộ phận, MEIDI có thể đề xuất các mẫu thay thế hoặc thảo luận về điện trở nối tiếp có giá trị nhỏ cho phiên bản 16Ω, mặc dù điều này sẽ làm giảm áp suất âm thanh.
4. Tần số 2700Hz có ý nghĩa như thế nào so với còi 4000Hz?
Tần số trung tâm 2700Hz thấp hơn tần số 4kHz thông thường của nhiều bộ rung SMD nhỏ gọn. Cả hai đều nằm trong dải tần nơi thính giác của con người rất nhạy cảm, nhưng âm vực thấp hơn có thể được coi là ít chói tai hơn và có thể hoạt động khác đi trong môi trường bao vây. Sự lựa chọn tốt nhất phụ thuộc vào phổ tiếng ồn xung quanh và loại cảnh báo khác biệt mà sản phẩm của bạn cần. Nên thử nghiệm nguyên mẫu với cả hai dải tần nếu chất lượng âm thanh là quan trọng.
5. Bảng đo mẫu cho tôi biết điều gì?
Dữ liệu mẫu 10 đơn vị cho thấy mức chênh lệch hiệu suất điển hình đối với áp suất âm thanh, dòng điện, tần số và trở kháng. Những số liệu này chỉ mang tính tham khảo và không thay thế các giới hạn được đảm bảo: ≥85dB, 2700±300Hz và điện trở cuộn dây trong phạm vi ±3Ω so với giá trị danh nghĩa. Báo cáo lô sản xuất ghi lại các thông số này cho mỗi lô hàng được cung cấp theo yêu cầu.
Để được hỗ trợ lựa chọn trở kháng, thiết kế tham chiếu mạch truyền động, đo âm thanh dành riêng cho điện áp hoặc thảo luận về tùy chỉnh OEM, hãy gửi yêu cầu của bạn qua biểu mẫu liên hệ. Nhóm kỹ thuật ứng dụng MEIDI thường phản hồi trong vòng một ngày làm việc kèm theo tài liệu kỹ thuật, tính sẵn có của mẫu và giá cả theo số lượng.
Nhà máy ở Giang Tô của MEIDI đã cung cấp các linh kiện âm thanh điện từ và áp điện cho khách hàng toàn cầu trong hơn một thập kỷ. Đúc LCP trong nhà, cuộn dây tự động, lắp ráp SMD và khả năng kiểm tra âm thanh đầy đủ đảm bảo chất lượng ổn định ở khối lượng mà thị trường công nghiệp, ô tô và người tiêu dùng yêu cầu. Các quy trình ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy củng cố dữ liệu hiệu suất được công bố cho từng sản phẩm.
