Bộ rung thụ động từ tính gắn trên bề mặt 5 * 5 * 2 mm

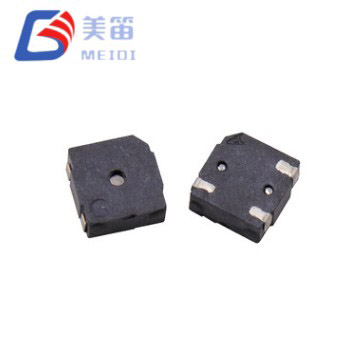

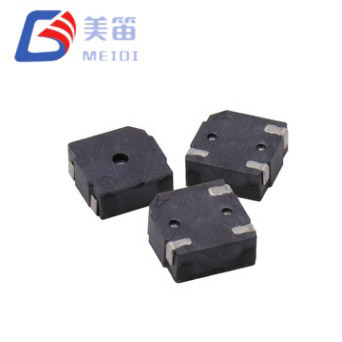

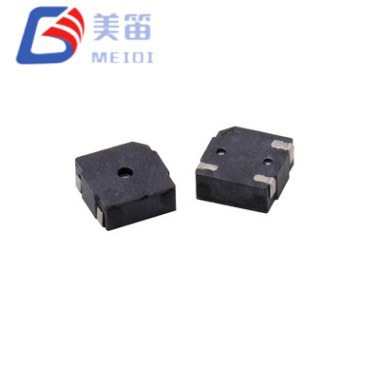

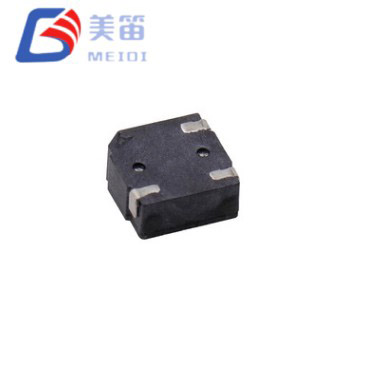

Bộ rung thụ động từ tính gắn trên bề mặt 5*5*2mm là bộ rung thụ động điện từ gắn trên bề mặt kết hợp kích thước 5,0x5,0mm nhỏ gọn với cổng âm thanh lỗ ở giữa. Việc mở đối xứng này giúp âm thanh tỏa đều hơn xung quanh bộ phận, khiến âm lượng cảm nhận được ít phụ thuộc vào hướng của thiết bị đầu cuối. Các đặc tính điện giống hệt với đặc tính của MLT‑5020 lỗ bù: cuộn dây 12Ω có thể được điều khiển trực tiếp từ nhiều chân vi điều khiển 3,3V, điện áp định mức 3,0V và tần số cộng hưởng là 4000Hz. Với chiều cao 2,0mm và khối lượng 0,1g, bộ phận này tương thích với thiết bị gắp và đặt tiêu chuẩn cũng như hàn nóng chảy lại.

Sự lựa chọn giữa cấu hình lỗ trung tâm và lỗ lệch chủ yếu là vấn đề âm học. Khi bộ rung được gắn phía sau lưới thẳng hàng với tâm của bộ phận hoặc khi thiết bị có thể được sử dụng theo nhiều hướng, kiểu phát xạ đối xứng của MLT‑5020H có thể đưa ra cảnh báo nhất quán hơn. MEIDI sản xuất cả hai biến thể trên cùng một dây chuyền sản xuất tự động, với quá trình kiểm tra độ tin cậy và khả năng truy nguyên giống hệt nhau, do đó, quyết định có thể hoàn toàn dựa trên yêu cầu về trường âm thanh của ứng dụng.

• Thiết kế âm thanh lỗ trung tâm cho bức xạ âm thanh đối xứng

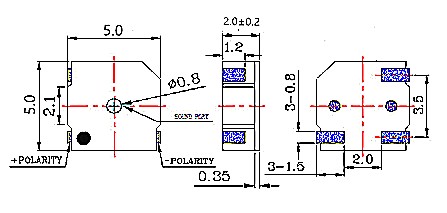

• Gói SMD 5.0×5.0×2.0mm, được cung cấp băng và cuộn

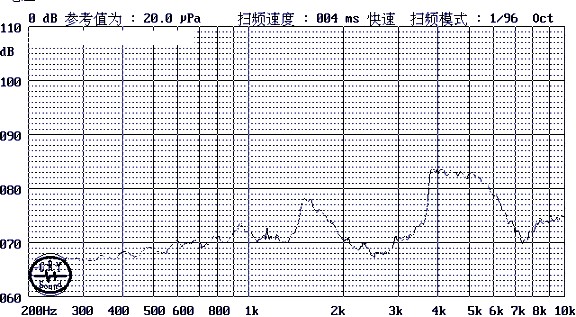

• Áp suất âm thanh ≥80dB tại 10cm, tần số cộng hưởng 4000±300Hz
• Cuộn dây 12Ω hỗ trợ ổ GPIO trực tiếp trên hệ thống 3,3V
• Điện áp hoạt động 2–4V, dải nhiệt độ −20°C đến +70°C
• Vỏ LCP màu đen được xếp hạng cho khả năng phản xạ lên tới 255°C

Tổng quan về âm thanh và điện

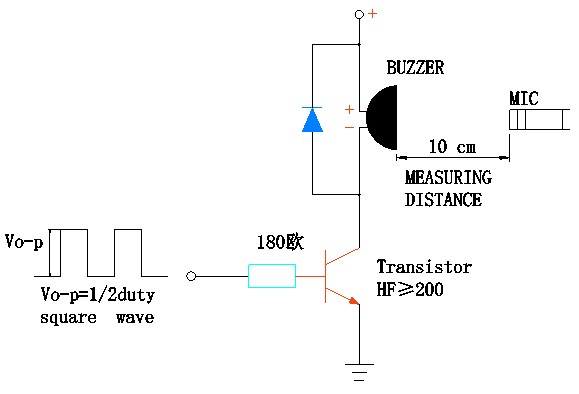

Là một bộ chuyển đổi điện từ thụ động, Bộ rung thụ động từ tính gắn trên bề mặt 5 * 5 * 2 mm cần tín hiệu AC bên ngoài để tạo ra âm thanh. Sóng vuông 4000Hz với chu kỳ hoạt động 50% ở điện áp định mức sẽ tạo ra đầu ra được chỉ định. Điện trở cuộn dây 12Ω có nghĩa là nhiều bộ vi điều khiển 3,3V có thể điều khiển bộ rung mà không cần bóng bán dẫn riêng, mặc dù bộ đệm NPN đơn giản vẫn là một lựa chọn an toàn khi khả năng dòng điện GPIO không được đảm bảo. Cửa sổ vận hành 2V đến 4V bao gồm pin lithium đơn cell, pin dạng đồng xu và nguồn cung cấp logic điều chỉnh.

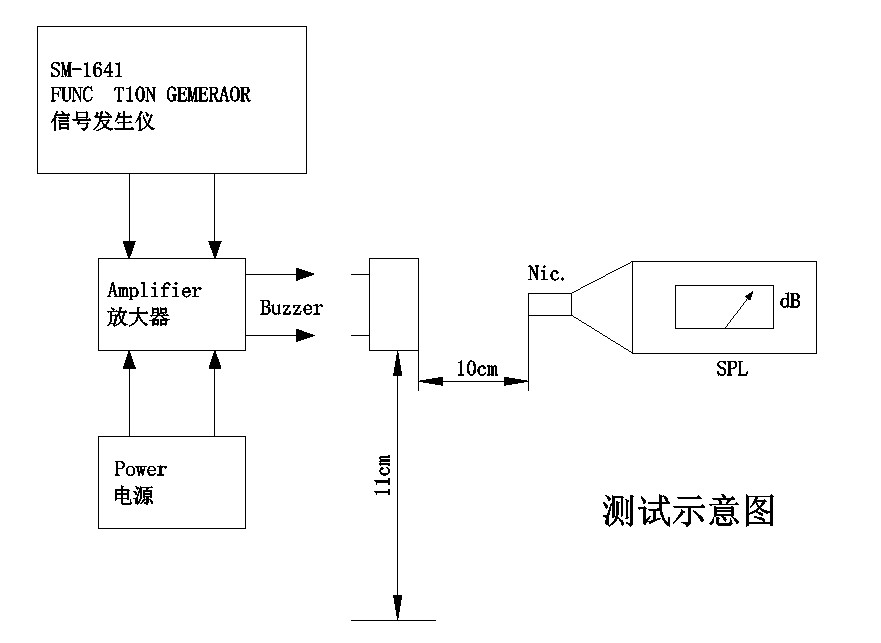

Lỗ mở ở giữa nằm ở tâm hình học của vỏ. Sự sắp xếp này có xu hướng tạo ra trường âm thanh đồng đều hơn ở bán cầu phía trước so với cổng offset, nơi mức âm thanh có thể giảm đáng kể khi người nghe ở vị trí cách xa trục lỗ. Đối với máy quét cầm tay, màn hình đeo trên người hoặc bảng treo tường có thể được tiếp cận từ các góc khác nhau, đặc điểm này có thể là điểm khác biệt hữu ích. Áp suất âm thanh tối thiểu được đảm bảo là 80dB ở khoảng cách 10cm và các phép đo sản xuất trên các lô mẫu thường hiển thị các giá trị ở khoảng giữa 80dB.

Bộ rung được phân phối trên các cuộn 330mm với 2500 miếng mỗi cuộn, sẵn sàng cho việc lắp đặt SMT tốc độ cao. Thân LCP màu đen đã được chứng minh có thể chịu được nhiều chu kỳ nóng chảy lại cũng như các ứng suất nhiệt và cơ học được mô tả trong phần độ tin cậy bên dưới.

Thông số kỹ thuật

Các đề xuất ứng dụng sau đây được lấy từ các thông số kỹ thuật cơ và điện của thành phần. Chúng không thay thế cho việc xác nhận sản phẩm cuối cùng theo các tiêu chuẩn liên quan.

Tại sao có biến thể này

Bộ rung thụ động từ tính gắn trên bề mặt 5*5*2 mm về cơ bản là MLT‑5020 với hình dạng cổng âm thanh khác. Về mặt điện và cơ khí, hai phần này có thể hoán đổi cho nhau. Lợi ích của thiết kế lỗ ở giữa là dạng bức xạ đồng đều hơn: khi thử nghiệm, mức áp suất âm thanh thay đổi ít hơn theo góc giữa bộ rung và micrô đo. Đây có thể là một lợi thế khi thiết bị không có vị trí nghe cố định hoặc khi nhiều người dùng cần nghe cảnh báo từ các hướng khác nhau.

Diện tích vuông 5,0 mm và chiều cao 2,0 mm khiến MLT‑5020H trở thành lựa chọn thiết thực cho các PCB có không gian hạn chế. Cuộn dây 12Ω giữ cho các yêu cầu của ổ đĩa trở nên đơn giản và vỏ LCP đã được chứng nhận thông qua chương trình độ tin cậy đầy đủ được nêu chi tiết bên dưới. Đối với các dự án đang sử dụng MLT‑5020 nhưng muốn đánh giá hiệu ứng âm thanh của cổng trung tâm, có thể thực hiện thay đổi mà không cần thiết kế lại bo mạch.

Sản xuất, Độ tin cậy & Nền tảng Công ty

Công nghệ thông minh MEIDI đã sản xuất các linh kiện âm thanh điện từ và áp điện từ năm 2011. Công ty vận hành một cơ sở tích hợp theo chiều dọc ở Giang Tô, Trung Quốc, bao gồm đúc LCP, cuộn dây chính xác, lắp ráp SMD và thử nghiệm âm thanh nội tuyến. Chứng nhận ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy cung cấp khuôn khổ cho chất lượng ổn định và khả năng truy xuất nguồn gốc ở cấp độ lô được duy trì cho tất cả các lô hàng.

MLT‑5020H được sản xuất trên cùng dây chuyền tự động cung cấp cho khách hàng ô tô và công nghiệp của MEIDI. Mỗi lô sản xuất đều phải tuân theo chương trình xác minh độ tin cậy được quy định trong thông số kỹ thuật của sản phẩm. Sàng lọc căng thẳng khí hậu bao gồm 48 giờ ở +80°C, 48 giờ ở −30°C và năm chu kỳ sốc nhiệt giữa các mức cực đoan này với thời gian dừng 30 phút. Độ bền cơ học được kiểm tra bằng cách rung quét từ 10Hz đến 55Hz ở biên độ 1,0mm trên cả ba trục và bằng ba lần thả 75cm xuống bề mặt gỗ cứng. Khả năng chống ẩm được xác nhận bằng cách tiếp xúc 48 giờ với nhiệt độ 50°C và độ ẩm tương đối 90–95%, sau đó phục hồi trong 2 giờ. Tính toàn vẹn của mối hàn được xác minh thông qua thử nghiệm nhiệt hàn ở 250°C và xác nhận cấu hình phản xạ lại toàn bộ.

Các phép đo mẫu sản xuất cho MLT‑5020H thường hiển thị áp suất âm thanh trong khoảng từ 84,5dB đến 87,5dB, với giá trị hiện tại nằm trong khoảng từ 85,4mA đến 88,1mA. Những số liệu này đại diện cho sản xuất tiêu chuẩn và được ghi lại trong các báo cáo thử nghiệm hàng loạt có sẵn cho khách hàng. Giới hạn được đảm bảo vẫn ở mức tối thiểu 80dB và tối đa 100mA.

Các bước tiếp theo

Để yêu cầu báo giá, đặt hàng mẫu kỹ thuật hoặc thảo luận về các sửa đổi tùy chỉnh, hãy liên hệ với MEIDI thông qua biểu mẫu yêu cầu. Nhóm ứng dụng có thể cung cấp các đề xuất bố cục, sơ đồ mạch truyền động và dữ liệu mô phỏng âm thanh cho thiết kế thùng loa của bạn.
