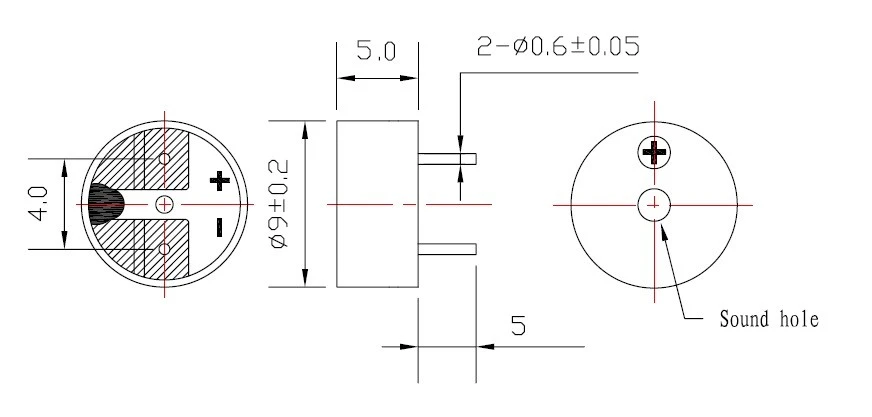

Gói xuyên lỗ 9 × 5 mm để gắn PCB trực tiếp
Tần số cộng hưởng 2700Hz cho đầu ra âm thanh với ổ sóng vuông bên ngoài
Trở kháng cuộn dây 16Ω cho mạch điều khiển loại 3V
Tối thiểu. Áp suất âm thanh 85dB ở 10cm dưới 3Vo‑p, 2700Hz, chu kỳ hoạt động 50%
Dải điện áp hoạt động 3–7Vo‑p
Vỏ PPO màu đen được xếp hạng cho hoạt động -20oC đến +70oC

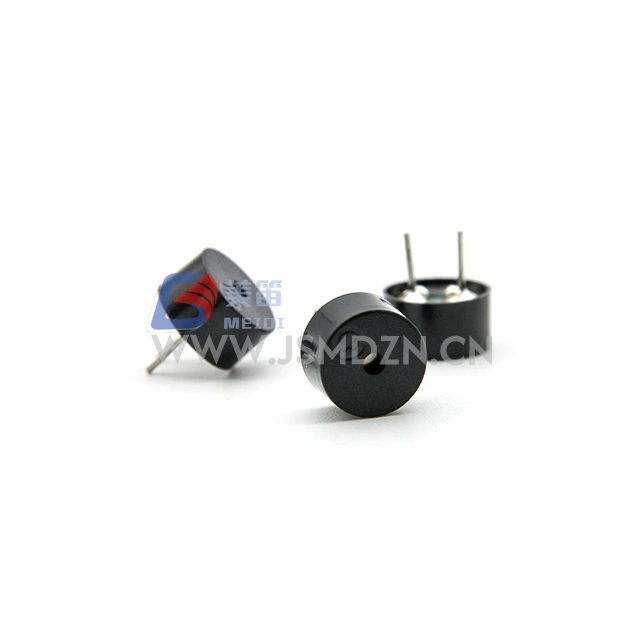

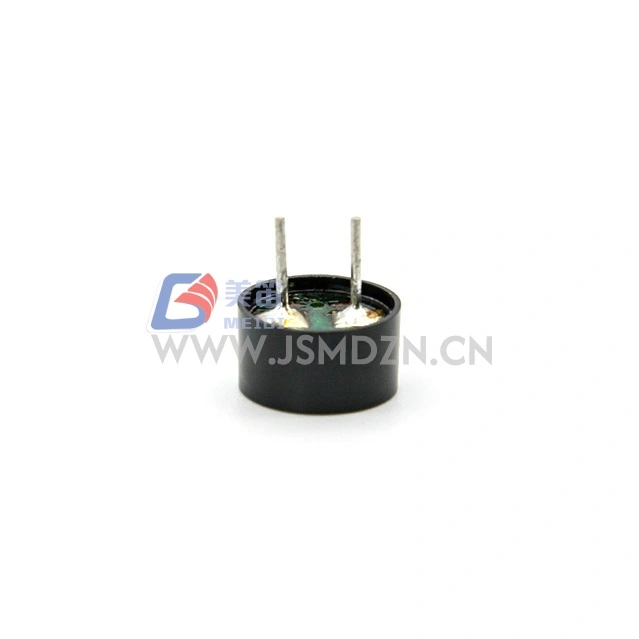

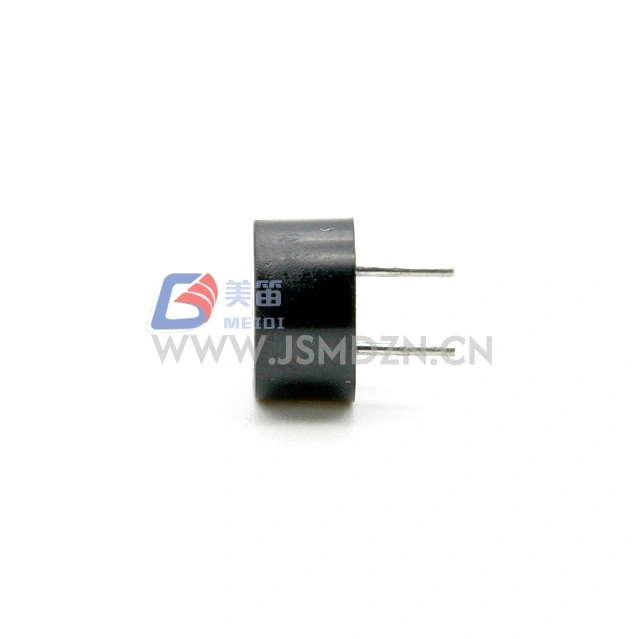

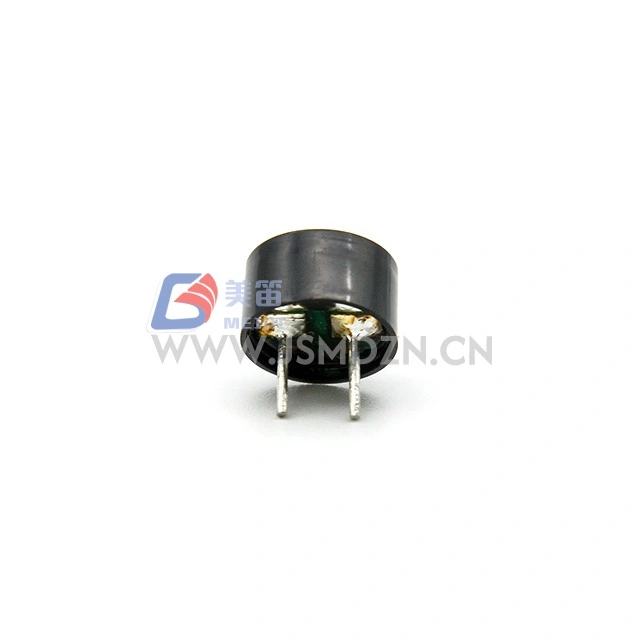

Bộ rung thụ động điện từ xuyên lỗ MEIDI HN‑9050 9x5mm là bộ rung thụ động điện từ xuyên lỗ yêu cầu tín hiệu truyền động sóng vuông hoặc xung bên ngoài để tạo ra âm thanh. Với điện áp định mức 3Vo‑p và phạm vi hoạt động 3–7Vo‑p, nó hỗ trợ logic 3V và các giai đoạn trình điều khiển đệm thường được sử dụng trong thiết bị công nghiệp. Cuộn dây 16Ω và tần số cộng hưởng 2700Hz cung cấp tham chiếu âm thanh xác định cho các thiết kế phản hồi trạng thái và cảnh báo. Là một thiết bị thụ động, HN‑9050 cho phép điều khiển tần số và âm thanh thông qua tín hiệu ổ đĩa ngoài, hỗ trợ tạo âm thanh linh hoạt trên nhiều ứng dụng khác nhau.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | — |
| Điện áp định mức | 3Vo‑p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 3–7Vo‑p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 2700Hz, công suất 50%, sóng vuông 3Vo‑p |

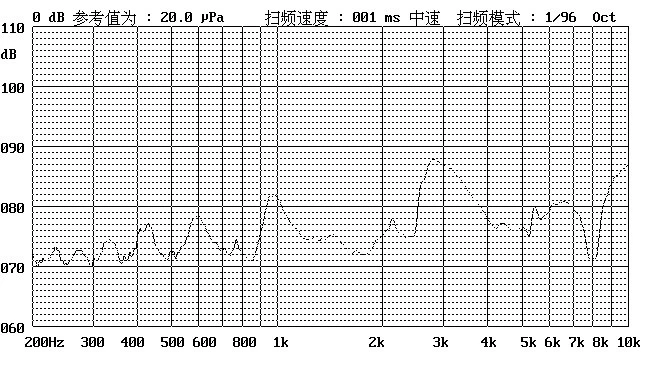

| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 2700Hz, mức thuế 50%, 3Vo‑p, 10cm |
| Điện trở cuộn dây | 16 ± 4Ω | Ở 25oC, DC |
| Tần số cộng hưởng | 2700Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | — |
| Nhiệt độ bảo quản | -30oC ~ +80oC | — |
| Trọng lượng tịnh | Xấp xỉ. 1,5g | — |
| Vật liệu nhà ở | PPO đen | — |
| Bảo vệ môi trường | RoHS | — |
Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25±3oC, Độ ẩm 60±10% R.H., Áp suất 860–1060hPa
Các cụm PCB xuyên lỗ trong bộ điều khiển công nghiệp để cảnh báo trạng thái và lỗi
Các mô-đun báo động và bảo mật được điều khiển bởi các nguồn sóng vuông bên ngoài
Các thiết bị gia dụng và thương mại có bố trí PCB thông thường
Thiết bị văn phòng và máy bán hàng tự động cho tín hiệu âm thanh được hẹn giờ
Thiết bị đo lường và thiết bị đo yêu cầu phản hồi âm thanh
Cơ sở hạ tầng truyền thông để bảo trì và chỉ báo cảnh báo
| Yêu cầu thiết kế | Ưu điểm HN‑9050 |
| Đầu ra âm thanh ở định dạng xuyên lỗ | Tối thiểu. 85dB SPL trong gói 9 × 5 mm |
| Khả năng tương thích hệ thống 3V | Định mức 3Vo‑p với phạm vi hoạt động 3–7Vo‑p |
| Lắp ráp thủ công và tự động | Dây dẫn xuyên lỗ dành cho hàn tay và hàn sóng |
| Cung cấp dung sai biến đổi | Điện áp hoạt động tối đa 7Vo‑p |
| Độ ổn định nhiệt | Vỏ PPO từ -20oC đến +70oC |
MEIDI sản xuất HN‑9050 theo quy trình sản xuất được kiểm soát, bao gồm kiểm tra nguyên liệu đầu vào, xác minh điện trở cuộn dây và kiểm tra âm thanh trên mỗi lô sản xuất. Mỗi lô đều phải trải qua các bài kiểm tra độ tin cậy bao gồm tuổi thọ, nhiệt độ cao/thấp, độ ẩm, sốc nhiệt, rơi và rung. Sau bất kỳ thử nghiệm nào trong số này, sản phẩm phải đáp ứng các tiêu chí chấp nhận mà không có sự suy giảm chức năng nào vượt quá khả năng chịu áp suất âm thanh được chỉ định.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | - Bảo quản ở 40oC trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này có thể ảnh hưởng đến hiệu suất điện.
1. Cần có tín hiệu điều khiển nào cho HN‑9050?

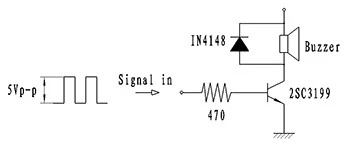

HN‑9050 là một bộ rung thụ động và yêu cầu tín hiệu sóng vuông hoặc tín hiệu xung bên ngoài. Sóng vuông chu kỳ nhiệm vụ 50%, 2700Hz ở 3Vo‑p tạo ra mức tối thiểu định mức. Đầu ra 85dB ở 10cm. Liên hệ với MEIDI để biết các ghi chú về ứng dụng mạch truyền động.
2. Bộ rung này có thể hoạt động ở điện áp khác ngoài 3Vo‑p không?
Đúng. Dải điện áp hoạt động là 3–7Vo‑p. Thang đo áp suất âm thanh theo điện áp truyền động; SPL định mức được chỉ định ở mức 3Vo‑p. Đối với điện áp ngoài phạm vi này, hãy liên hệ với MEIDI để xác minh.
3. Điện trở cuộn dây 16Ω ảnh hưởng thế nào đến thiết kế driver?
Cuộn dây 16Ω tiêu thụ tối đa 80mA ở 3Vo‑p. Xác minh rằng tầng trình điều khiển của bạn có thể cung cấp dòng điện này với điện áp bão hòa và khả năng tản nhiệt phù hợp.
4. Phương pháp hàn nào tương thích với vỏ PPO?
Dây dẫn xuyên lỗ hỗ trợ hàn tay và hàn sóng tiêu chuẩn. Tránh tiếp xúc với nhiệt kéo dài vượt quá mức nhiệt độ định mức của vỏ. Liên hệ với MEIDI để biết các hồ sơ hàn được đề xuất.
5. Chân cắm HN‑9050 có tương thích với các bộ rung xuyên lỗ 9mm khác không?
Liên hệ với MEIDI để có bản vẽ cơ khí và mẫu lỗ được đề xuất nhằm xác minh khả năng tương thích của dấu chân với PCB của bạn.
Để biết bảng dữ liệu kỹ thuật, ghi chú mạch truyền động, báo cáo kiểm tra độ tin cậy hoặc tùy chỉnh OEM của HN‑9050, hãy liên hệ với MEIDI. Nhóm của chúng tôi hỗ trợ các đơn vị đánh giá và kỹ thuật ứng dụng để tích hợp bộ rung xuyên lỗ.
