Gói gắn bề mặt 9 mm × 4 mm
Tần số cộng hưởng 2730Hz để tạo âm với kích thích sóng vuông bên ngoài
Trở kháng cuộn dây 40Ω cho mạch điều khiển mức logic và bộ đệm 5V
Tối thiểu. Áp suất âm thanh 83dB ở 10cm khi được điều khiển ở mức 5Vo-p, 2730Hz, chu kỳ hoạt động 50%
Phạm vi hoạt động 3-8Vo-p
Vỏ Noryl màu đen cho kích thước ổn định trong quá trình chỉnh dòng và vận hành

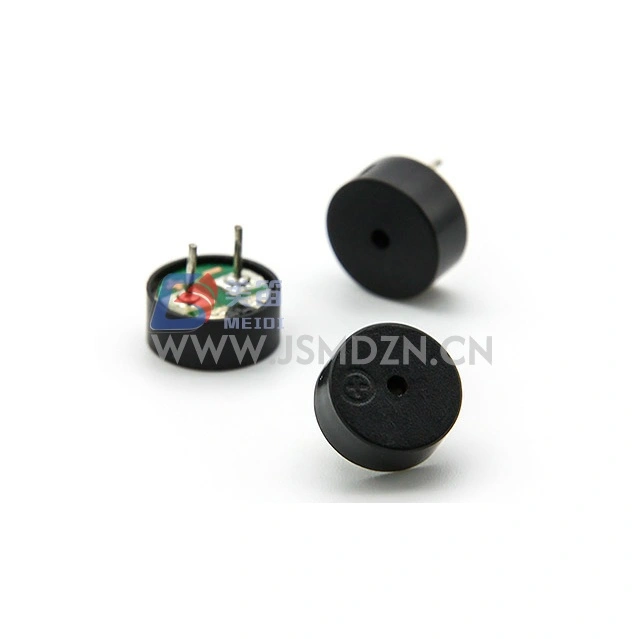

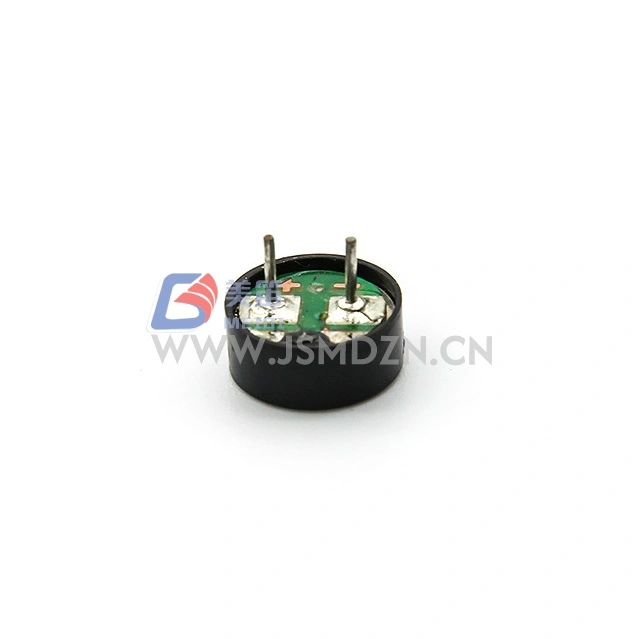

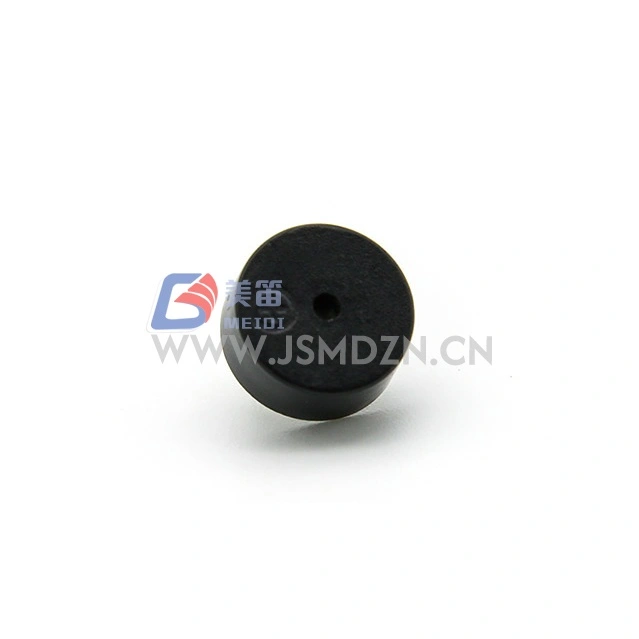

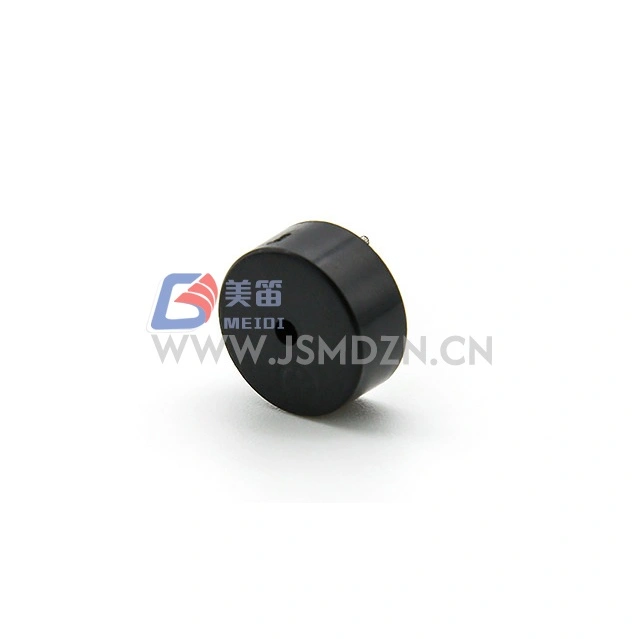

Bộ rung thụ động điện từ MEIDI HN-9040 9x4mm SMD là bộ rung thụ động điện từ gắn trên bề mặt có diện tích 9 mm × 4 mm. Tần số cộng hưởng 2730Hz tạo ra âm thanh phù hợp cho các chức năng báo động, cảnh báo và chỉ báo trạng thái trong vỏ điện tử.
Với điện áp định mức 5Vo-p và phạm vi hoạt động 3-8Vo-p, HN-9040 phù hợp với hệ thống 5V. Giao diện điện trở cuộn dây 40Ω với trình điều khiển bóng bán dẫn thu mở tiêu chuẩn và cổng GPIO của vi điều khiển khi khả năng hiện tại được xác minh. Vỏ Noryl màu đen duy trì sự ổn định về kích thước trong suốt khoảng nhiệt độ hoạt động.
Đối với các hệ thống yêu cầu SPL cao hơn so với các bộ rung SMD thu nhỏ cung cấp, HN-9040 cung cấp công suất tăng lên mà không bị ảnh hưởng về chiều cao như các loại lỗ xuyên hình trụ. Liên hệ MEIDI để được hướng dẫn lựa chọn bộ rung SMD.
Hệ số dạng SMD cỡ trung --- Thân 9 mm × 4 mm để lắp ráp PCB gắn trên bề mặt
Tần số cộng hưởng 2730Hz --- ổ sóng vuông bên ngoài ở tần số định mức tạo ra âm thanh phát ra; Chỉ riêng điện áp DC sẽ không tạo ra âm thanh
Trở kháng cuộn dây 40Ω --- để tích hợp hệ thống 5V với các giai đoạn trình điều khiển mức logic hoặc bóng bán dẫn

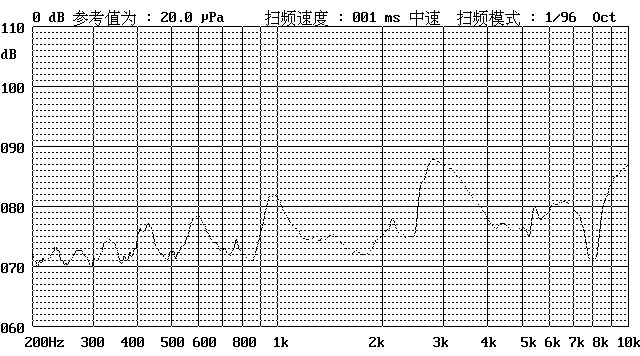

Áp suất âm thanh được xác định --- Min. 83dB ở 10cm dưới 5Vo-p, 2730Hz, chu kỳ hoạt động 50%
Điện áp hoạt động mở rộng --- phạm vi 3-8Vo-p cho biến thể nguồn 5V
Cấu trúc vỏ Noryl --- vỏ nhựa nhiệt dẻo màu đen có khả năng hoạt động từ -20°C đến +70°C
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | — |
| Điện áp định mức | 5Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 3–8Vo-p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 2730Hz, nhiệm vụ 50%, sóng vuông 5Vo-p |
| Mức áp suất âm thanh | Tối thiểu. 83dB | Ở 2730Hz, mức thuế 50%, 5Vo-p, 10cm |
| Điện trở cuộn dây | 40 ± 4Ω | — |
| Tần số cộng hưởng | 2730Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | — |
| Nhiệt độ bảo quản | -30oC ~ +80oC | — |
| Trọng lượng tịnh | Xấp xỉ. 0,8g | — |
| Vật liệu nhà ở | Noryl đen | — |
| Bảo vệ môi trường | RoHS | — |
Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25±3oC, Độ ẩm 60±10% R.H., Áp suất 860-1060hPa
Thiết bị mạng và khung máy chủ để cảnh báo lỗi và trạng thái bằng âm thanh
Bảng điều khiển HMI công nghiệp và giao diện vận hành với các bộ phận gắn trên bề mặt
Thiết bị cơ sở hạ tầng viễn thông cho âm báo cảnh báo và bảo trì
Hệ thống hiển thị thương mại và bảng hiệu kỹ thuật số cho chức năng cảnh báo theo thời gian
Bộ điều khiển tự động hóa nhà máy với mô-đun I/O 5V yêu cầu phản hồi bằng âm thanh
Bộ phận phân phối điện và quản lý năng lượng để cảnh báo vượt ngưỡng
| Yêu cầu thiết kế | Ưu điểm HN-9040 |
| Đầu ra âm thanh ở định dạng SMD | Tối thiểu. 83dB SPL trong gói gắn trên bề mặt |
| Khả năng tương thích hệ thống 5V | Xếp hạng 5Vo-p với phạm vi 3-8Vo-p |
| Tích hợp sản xuất tự động | Gói SMD dành cho hàn gắp và đặt và hàn nóng chảy lại |
| Cung cấp dung sai biến đổi | Điện áp hoạt động tối đa 8Vo-p |
| Độ ổn định nhiệt | Vỏ Noryl từ -20oC đến +70oC |
MEIDI sản xuất HN-9040 với các quy trình kiểm soát chất lượng bao gồm kiểm tra nguyên liệu đầu vào, giám sát kích thước trong quá trình và xác minh điện cuối cùng trong các điều kiện thử nghiệm tiêu chuẩn 25±3oC, 60±10% R.H. và 860-1060hPa.
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được giảm quá 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.
1. Sự khác biệt giữa việc điều khiển HN-9040 ở 3Vo-p và 5Vo-p là gì?
Ở mức 5Vo-p, bộ rung đạt được mức tối thiểu được xếp hạng. Áp suất âm thanh 83dB. Ở 3Vo-p, đầu ra sẽ giảm do kích thích cuộn dây thấp hơn. Phạm vi hoạt động 3-8Vo-p biểu thị hoạt động chức năng trong suốt khoảng này, nhưng SPL tối đa được thực hiện ở mức 5Vo-p định mức với sóng vuông chu kỳ nhiệm vụ 50% ở 2730Hz.
2. Tôi có thể sử dụng tín hiệuPWM từ bộ vi điều khiển để điều khiển bộ rung này không?
Có, tín hiệuPWM ở tần số bằng hoặc gần 2730Hz với chu kỳ hoạt động 50% là dạng sóng truyền động phù hợp, miễn là chân vi điều khiển hoặc tầng trình điều khiển có thể cung cấp dòng điện cần thiết. Xác minh khả năng dòng điện của cổng hoặc sử dụng giai đoạn đệm bóng bán dẫn.
3. Điện trở cuộn dây 40Ω ảnh hưởng như thế nào đến thiết kế mạch điều khiển?
Cuộn dây 40Ω rút ra tối đa 80mA ở 5Vo-p. Xác minh điện áp bão hòa ở giai đoạn trình điều khiển của bạn để đảm bảo điện áp xoay đủ trên cuộn dây.
4. Thông số nhiệt độ nóng chảy lại nào tương thích với vỏ Noryl?
HN-9040 được thiết kế cho các quy trình chỉnh lại dòng không chì tiêu chuẩn. Để biết các khuyến nghị cụ thể về nhiệt độ đỉnh và thời gian trên chất lỏng, hãy liên hệ với MEIDI để có tài liệu về hồ sơ hàn nóng chảy lại.
5. Chân cắm HN-9040 có tương thích với các loại còi SMD 9mm khác trên thị trường không?
Liên hệ với MEIDI để có bản vẽ cơ khí và mẫu đất được đề xuất nhằm xác minh khả năng tương thích của dấu chân với bố cục PCB hiện có của bạn.
Để biết bảng dữ liệu kỹ thuật, hồ sơ hàn nóng chảy lại, ghi chú ứng dụng mạch truyền động hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
