Gói gắn bề mặt 9 mm × 4,5 mm
Tần số cộng hưởng 2700Hz với ổ sóng vuông bên ngoài
Trở kháng cuộn dây 16Ω
Tối thiểu. Áp suất âm thanh 85dB khi điều khiển ở 3Vo-p, 2700Hz, chu kỳ hoạt động 50%
Phạm vi hoạt động 2-4Vo-p
Vỏ Noryl màu đen

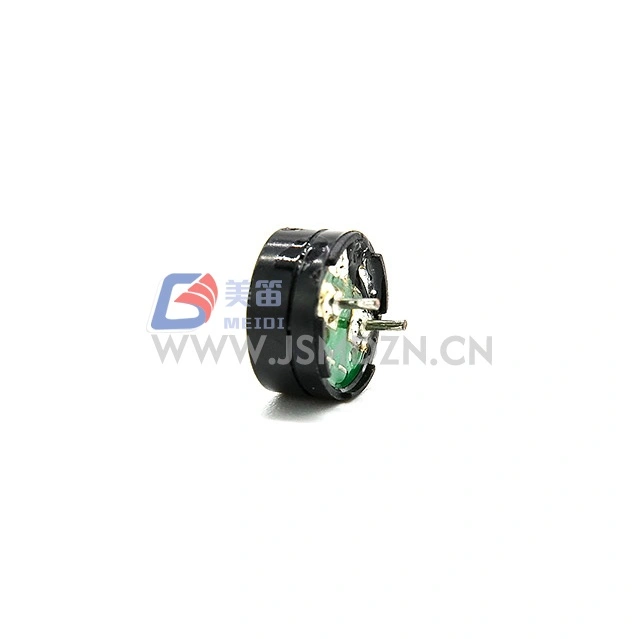

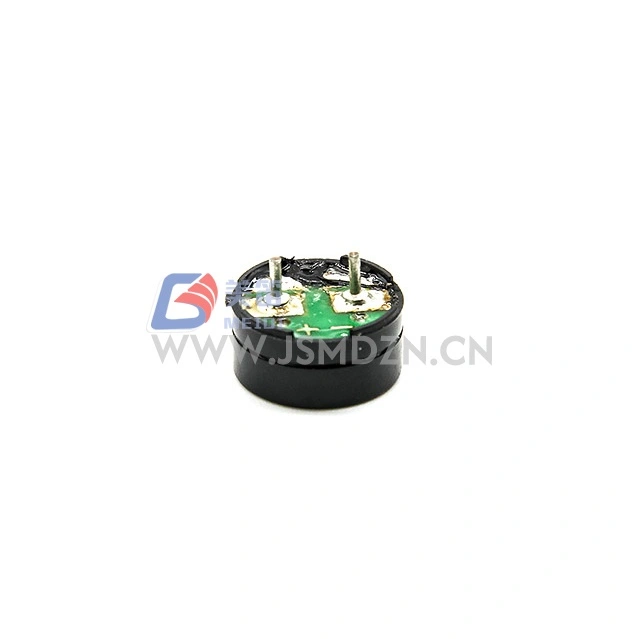

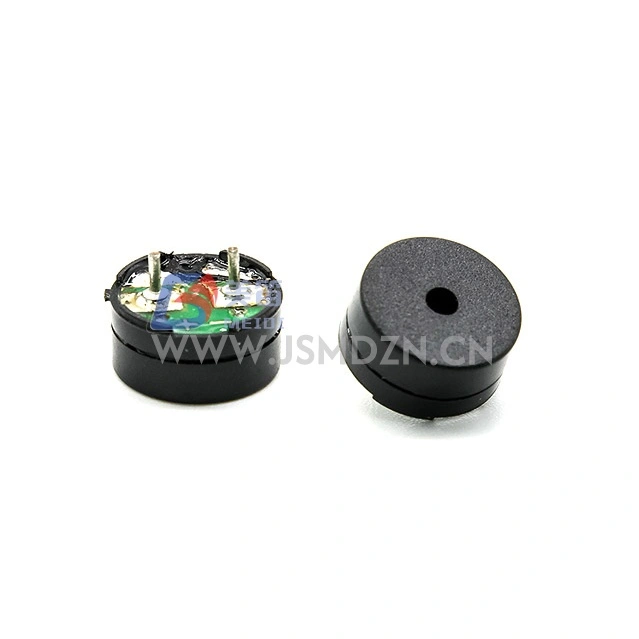

Bộ rung thụ động điện từ MEIDI HN-9045F 9x4,5mm SMD là bộ rung thụ động điện từ gắn trên bề mặt trong gói 9 mm × 4,5 mm, với cấu hình chiều cao 4,5 mm trong danh mục bộ rung SMD 9mm. Tần số cộng hưởng 2700Hz cung cấp khả năng tạo âm thanh cho các chức năng báo động, cảnh báo và thông báo trong thiết bị điện tử.
Với điện áp định mức 3Vo-p và khoảng hoạt động 2-4Vo-p, HN-9045F được thiết kế cho các ứng dụng điện áp thấp. Giao diện điện trở cuộn dây 16Ω với các tầng điều khiển thường gặp trong các thiết kế nhúng. Vỏ Noryl màu đen cung cấp vật liệu vỏ cho môi trường lắp ráp gắn trên bề mặt.

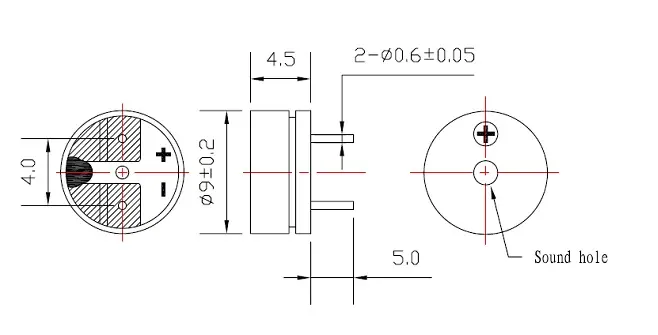

HN-9045F có diện tích PCB tương tự như các bộ rung SMD loại 9mm khác trong khi có chiều cao 4,5 mm. Liên hệ với MEIDI để lấy mẫu cơ khí nhằm xác minh độ hở trong bộ phận lắp ráp của bạn.
Cấu hình chiều cao 4,5 mm --- gói gắn trên bề mặt 9 mm × 4,5 mm
Thiết kế điện 3V --- định mức 3Vo-p với phạm vi 2-4Vo-p
Trở kháng cuộn dây 16Ω --- cuộn dây có điện trở thấp
Tần số cộng hưởng 2700Hz --- kích thích sóng vuông bên ngoài ở tần số định mức tạo ra âm thanh phát ra; Điện áp DC sẽ không tạo ra âm thanh
Tối thiểu. 85dB SPL --- áp suất âm thanh định mức trong điều kiện truyền động chu kỳ làm việc 3Vo-p, 2700Hz, 50%

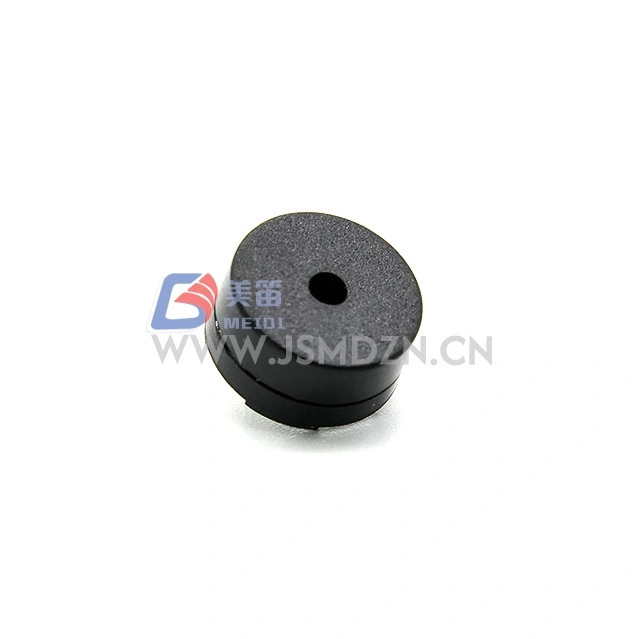

Vật liệu vỏ Noryl --- vỏ nhựa nhiệt dẻo màu đen
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | — |
| Điện áp định mức | 3Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 2–4Vo-p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 2700Hz, nhiệm vụ 50%, sóng vuông 3Vo-p |
| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 2700Hz, mức thuế 50%, 3Vo-p |
| Điện trở cuộn dây | 16 ± 3Ω | — |
| Tần số cộng hưởng | 2700Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | — |
| Nhiệt độ bảo quản | -30oC ~ +80oC | — |
| Trọng lượng tịnh | Xấp xỉ. 1,4g | — |
| Vật liệu nhà ở | Noryl đen | — |
| Bảo vệ môi trường | Đúng | — |
Điều kiện thử nghiệm sản phẩm: Nhiệt độ 5 ~ 35oC, Độ ẩm 45% ~ 85% R.H., Áp suất 860 ~ 1060hPa
Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25 ± 3oC, Độ ẩm 60 ± 10% R.H., Áp suất 860 ~ 1060hPa
Bo mạch chủ máy tính để bàn và thẻ ngoại vi cho mã bíp POST và âm báo nhiệt
Bộ điều khiển trò chơi và phụ kiện bảng điều khiển dành cho âm thanh thông báo của người chơi và cảnh báo hẹn giờ
Mô-đun điều khiển thiết bị hàng trắng để hoàn thành chu trình và phản hồi bằng âm thanh về tình trạng lỗi
Kiểm soát truy cập và thiết bị đầu cuối chấm công để xác nhận đọc thẻ và cảnh báo trạng thái cửa
Thiết bị thí nghiệm và thiết bị phân tích để hoàn thành quy trình và chỉ báo trạng thái lỗi
Bộ trộn âm thanh và thiết bị âm thanh chuyên nghiệp cho trạng thái tắt tiếng và đèn báo cảnh báo clip
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được giảm quá 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000次/分, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.
1. Chiều cao 4,5 mm của HN-9045F ảnh hưởng như thế nào đến hiệu suất âm thanh so với các bộ rung SMD cấu hình thấp hơn?
Chiều cao 4,5 mm là kích thước vật lý của gói này. Hiệu suất âm thanh chủ yếu được xác định bởi điều kiện truyền động ở mức cộng hưởng. Xác minh đầu ra âm thanh thực tế trong thùng loa cụ thể của bạn trong quá trình đánh giá nguyên mẫu.
2. Ý nghĩa của tần số cộng hưởng 2700Hz là gì?
Tần số cộng hưởng 2700Hz là tần số được chỉ định cho đầu ra SPL tối đa. Để có SPL tối đa, hãy điều khiển bộ rung ở tần số cộng hưởng được chỉ định với sóng vuông chu kỳ nhiệm vụ 50%.
3. Điện trở giới hạn dòng điện có cần thiết khi lái xe từ nguồn điện được điều chỉnh không?
Ở mức 3Vo-p, cuộn dây 16Ω rút ra khoảng 80mA. Xác minh rằng tầng trình điều khiển của bạn có thể duy trì dòng điện này mà không vượt quá định mức nhiệt hoặc dòng điện. Nếu sử dụng GPIO vi điều khiển có giới hạn dòng điện, hãy xác minh rằng cổng có thể cung cấp mức ổ đĩa cần thiết hoặc sử dụng bộ đệm bóng bán dẫn bên ngoài.
4. HN-9045F cần có tín hiệu điều khiển nào?
HN-9045F là bộ rung điện từ thụ động và yêu cầu tín hiệu sóng vuông bên ngoài ở tần số cộng hưởng (2700Hz) với chu kỳ hoạt động 50%. Điện áp DC sẽ không tạo ra âm thanh.
Để biết bảng dữ liệu kỹ thuật, hồ sơ hàn nóng chảy lại, ghi chú ứng dụng mạch truyền động hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
