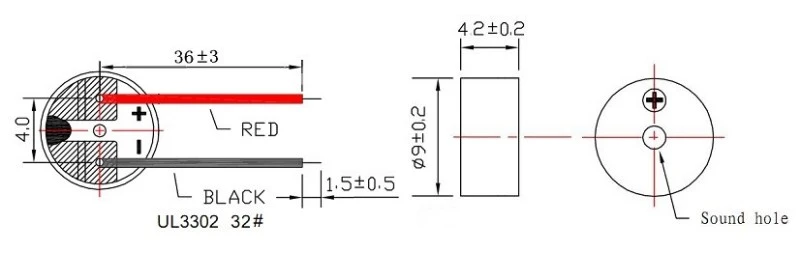

Dấu chân gắn trên bề mặt 9 mm × 4,2 mm cho cụm PCB
Tần số cộng hưởng 2730Hz để tạo âm thanh bằng ổ đĩa ngoài
Trở kháng cuộn dây thấp 16Ω cho giao diện GPIO của vi điều khiển 3,3V
Tối thiểu. Áp suất âm thanh 85dB ở 10 cm khi điều khiển ở 3Vo-p, 2730Hz, chu kỳ hoạt động 50%
Vỏ LCP màu đen có độ ổn định nhiệt dành cho cấu hình phản xạ không chì
Phạm vi hoạt động 2-4Vo-p cho mức cung cấp logic 3,3V

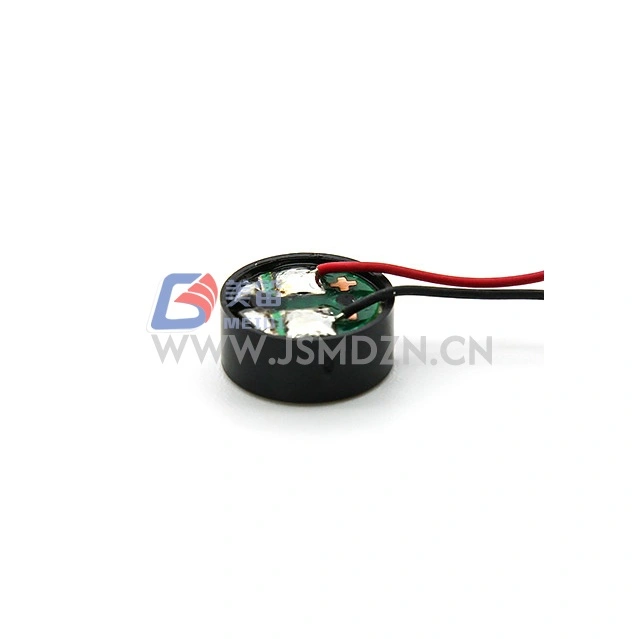

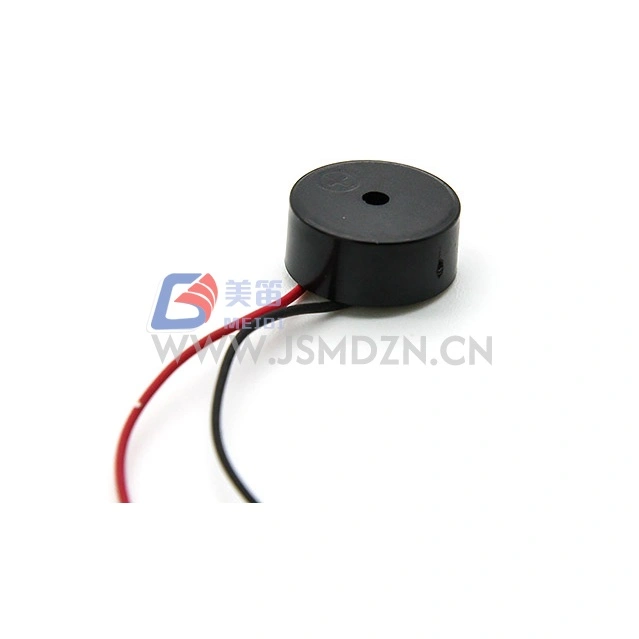

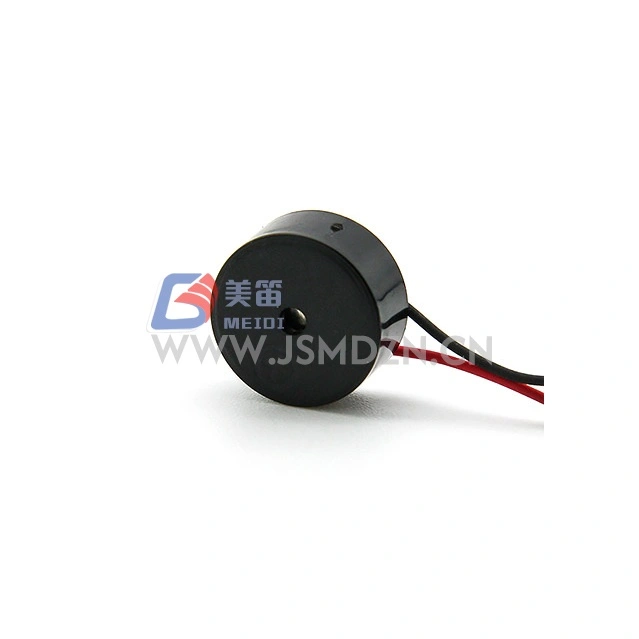

Bộ rung thụ động điện từ MEIDI HN-9042W 9x4,2mm SMD là bộ rung thụ động điện từ gắn trên bề mặt trong gói 9 mm × 4,2 mm, dành cho các hệ thống kỹ thuật số 3,3V. Tần số cộng hưởng 2730Hz mang đến âm thanh phù hợp với phản hồi của người dùng, chỉ báo cảnh báo và cảnh báo trạng thái hệ thống trong các thiết bị điện tử nhỏ gọn.
Với điện áp định mức khoảng hoạt động 3Vo-p và 2-4Vo-p, HN-9042W phù hợp với các đường ray logic 3,3V tiêu chuẩn. Điện trở cuộn dây 16Ω cho phép đánh giá ổ đĩa từ các cổng vi điều khiển có khả năng. Vỏ LCP màu đen giúp duy trì kích thước ở nhiệt độ nóng chảy lại cao.
Liên hệ với MEIDI để được hỗ trợ tham khảo chéo khi di chuyển từ các sản phẩm còi 3V SMD thay thế.
Thiết kế được tối ưu hóa 3,3V --- định mức 3Vo-p với phạm vi 2-4Vo-p để tích hợp với nguồn cung cấp logic điện áp thấp
Trở kháng cuộn dây 16Ω --- điện trở thấp để đánh giá bằng ổ GPIO trực tiếp; xác minh xếp hạng hiện tại của cổng để hoạt động liên tục
Tần số cộng hưởng 2730Hz --- kích thích sóng vuông bên ngoài ở tần số định mức tạo ra âm thanh phát ra; Điện áp DC sẽ không tạo ra âm thanh
SPL cao trong gói nhỏ gọn --- Tối thiểu. 85dB ở 10cm trong điều kiện truyền động 3Vo-p, 2730Hz, 50% chu kỳ hoạt động
Vật liệu vỏ LCP --- vỏ polymer tinh thể lỏng màu đen duy trì độ ổn định kích thước trong điều kiện phản xạ gắn trên bề mặt
Cấu trúc nhẹ --- khoảng 1,0g mỗi đơn vị
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | --- |
| Điện áp định mức | 3Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 2-4Vo-p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 2730Hz, nhiệm vụ 50%, sóng vuông 3Vo-p |

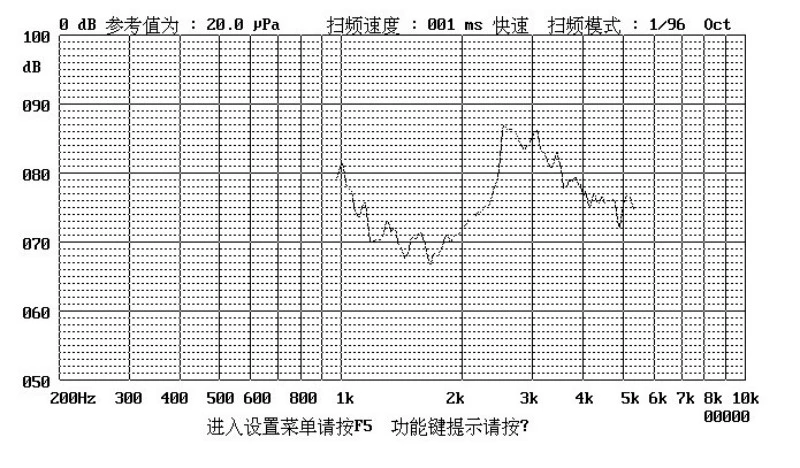

| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 2730Hz, mức thuế 50%, 3Vo-p, 10cm |
| Điện trở cuộn dây | 16 ± 3Ω | --- |
| Tần số cộng hưởng | 2730Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | --- |
| Nhiệt độ bảo quản | -30oC ~ +80oC | --- |
| Trọng lượng tịnh | Xấp xỉ. 1,0g | --- |
| Vật liệu nhà ở | LCP đen | --- |
| Bảo vệ môi trường | RoHS | --- |

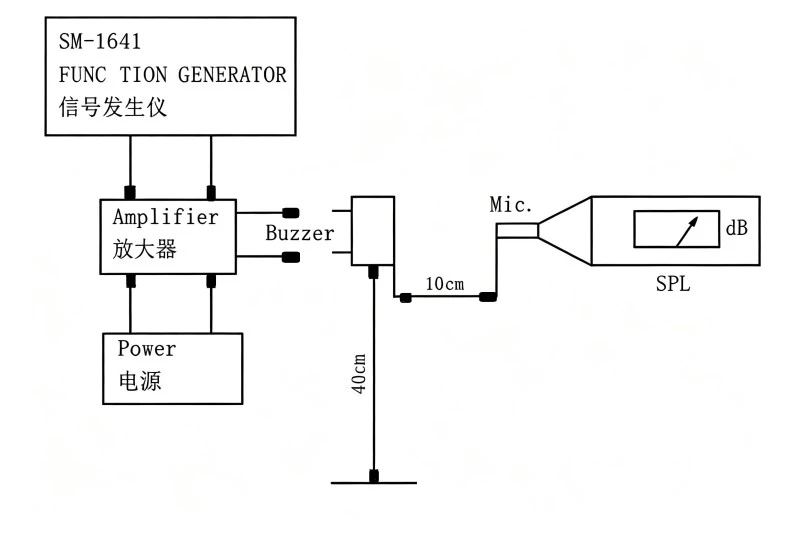

Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25±3oC, Độ ẩm 60±10% R.H., Áp suất 860-1060hPa
Các nút cảm biến IoT chạy bằng pin và mô-đun không dây yêu cầu cảnh báo bằng âm thanh tương thích 3,3V
Bảng phát triển nhúng và bộ đánh giá để tạo âm thanh và phản hồi tương tác của người dùng
Mô-đun điều khiển công nghiệp điện áp thấp với thẻ mở rộng I/O 3,3V để thông báo trạng thái và lỗi
Thiết bị đo lường và giám sát năng lượng thông minh cho âm báo giả mạo và ngưỡng
Điều khiển từ xa của thiết bị điện tử tiêu dùng và thiết bị ngoại vi cầm tay cho âm thanh xác nhận nhấn nút
Bảng điều khiển máy in 3D và giao diện máy CNC để cảnh báo tình trạng lỗi và hoàn tất vận hành
| Yêu cầu thiết kế | Ưu điểm HN-9042W |
| Tích hợp hệ thống 3.3V | Xếp hạng 3Vo-p cho đường ray logic tiêu chuẩn |
| Đánh giá ổ đĩa GPIO trực tiếp | Cuộn dây 16Ω cho phép tạo mẫu ban đầu mà không cần các thành phần trình điều khiển bên ngoài trên các cổng có khả năng |
| Khả năng tương thích phản xạ nhiệt độ cao | Vỏ LCP chống biến dạng dưới nhiệt độ cao nhất của hàn không chì |
| Đầu ra âm thanh nhỏ gọn | Tối thiểu. 85dB SPL từ gói 9 mm × 4,2 mm |
| Tính linh hoạt điện áp thấp | Phạm vi 2-4Vo-p điều chỉnh đường cong xả pin Li-ion và nguồn cung cấp 3,3V được điều chỉnh |

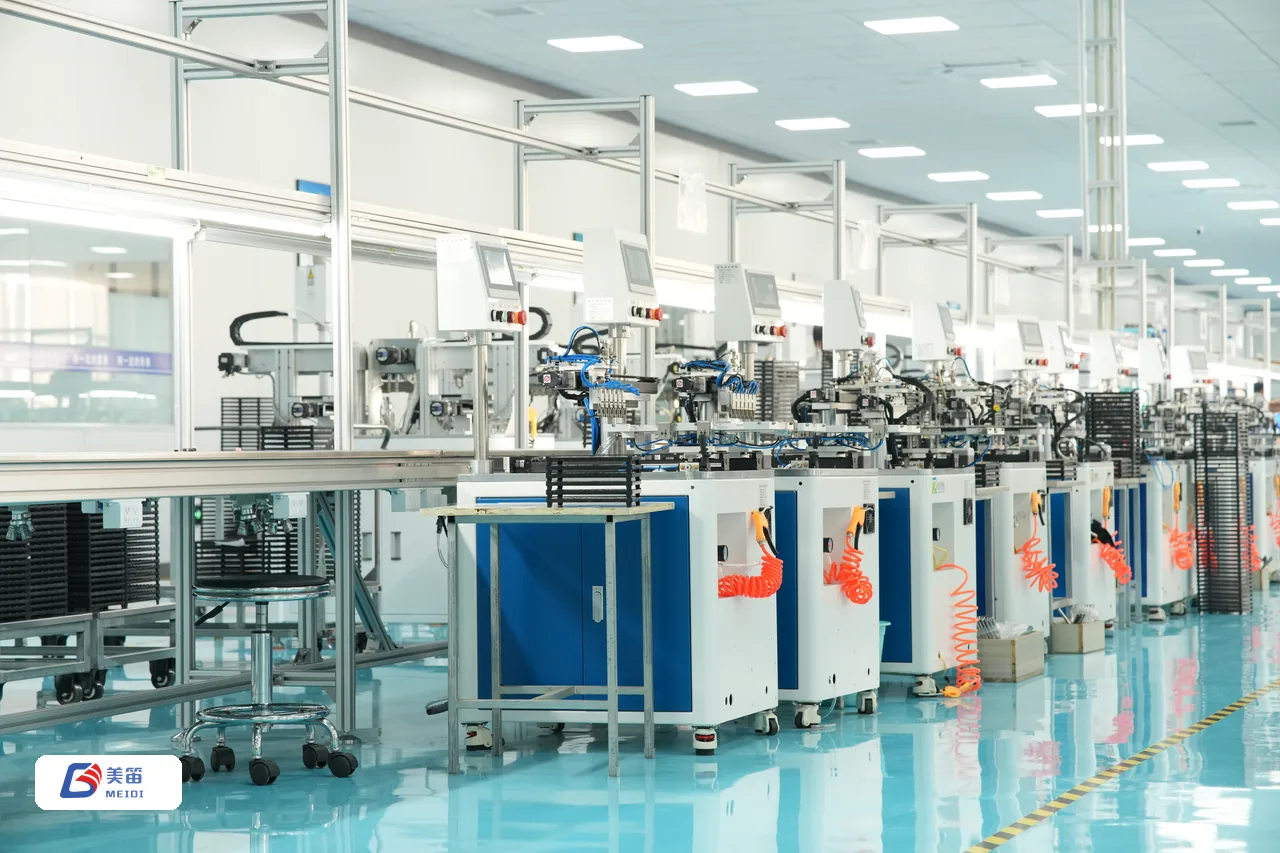

MEIDI sản xuất HN-9042W với các quy trình kiểm soát chất lượng bao gồm xác minh vật liệu đầu vào, kiểm tra kích thước trong quá trình và thử nghiệm điện cuối cùng trong các điều kiện tiêu chuẩn 25±3oC, 60±10% R.H. và 860-1060hPa. Đặc tính vật liệu vỏ LCP được xác minh về độ ổn định kích thước trước khi lắp ráp.
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được giảm quá 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.
1. Sự khác biệt thực tế giữa vật liệu vỏ LCP và Noryl dành cho bộ rung SMD là gì?
LCP thể hiện nhiệt độ lệch nhiệt cao hơn và khả năng hấp thụ độ ẩm thấp hơn Noryl, mang lại sự ổn định kích thước nâng cao trong quá trình hàn nóng chảy lại không chì và trong môi trường hoạt động ẩm ướt. Đối với các ứng dụng có nhiệt độ đỉnh nóng chảy lại vượt quá cấu hình tiêu chuẩn hoặc nơi có mối lo ngại về độ nhạy ẩm, vỏ LCP mang lại lợi thế.
2. HN-9042W có thể hoạt động từ nguồn 5V với điện trở nối tiếp không?
Điện áp định mức là 3Vo-p với phạm vi hoạt động 2-4Vo-p. Hoạt động ở mức 5Vo-p vượt quá điện áp hoạt động tối đa và có thể dẫn đến dòng điện cuộn dây quá cao, quá nhiệt hoặc hư hỏng vĩnh viễn. Nếu chỉ có nguồn điện 5V, hãy sử dụng bộ chia điện áp hoặc điện trở nối tiếp để giới hạn điện áp cuộn dây trong mức tối đa 4Vo-p, tính đến điện trở cuộn dây 16Ω và điện áp bão hòa của trình điều khiển.
3. Làm cách nào để xác minh xem GPIO vi điều khiển của tôi có thể điều khiển trực tiếp bộ rung này không?

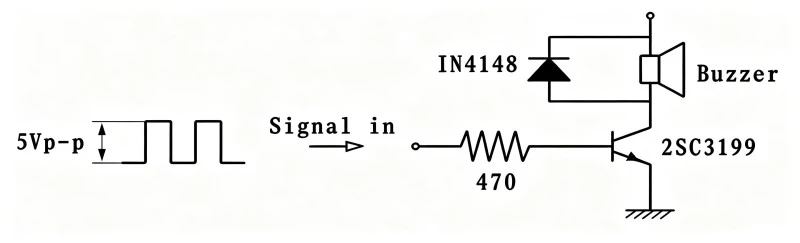

Kiểm tra bảng dữ liệu vi điều khiển của bạn để biết dòng điện tối đa tuyệt đối trên mỗi chân GPIO và tổng giới hạn dòng điện của cổng. HN-9042W rút ra tới 80mA ở 3Vo-p. Nhiều bộ vi điều khiển 3,3V giới hạn dòng GPIO ở mức 8-25mA mỗi chân. Vượt quá những giới hạn này có nguy cơ làm hỏng cổng hoặc giảm tuổi thọ. Đối với các thiết kế sản xuất, trình điều khiển bóng bán dẫn bên ngoài là phương pháp được khuyến nghị.
4. Sự thay đổi chu kỳ nhiệm vụ nào được chấp nhận trong khi vẫn duy trì SPL ở mức chấp nhận được?
Bảng dữ liệu chỉ định chu kỳ hoạt động 50% cho phép đo SPL định mức. Những sai lệch nhỏ từ 50% sẽ tạo ra sự khác biệt nhỏ về SPL. Độ lệch đáng kể đối với chu kỳ hoạt động rất thấp hoặc rất cao làm giảm dòng điện trung bình của cuộn dây và đầu ra âm thanh tương ứng. Để có hiệu suất ổn định, hãy duy trì chu kỳ hoạt động 50% ở tần số 2730Hz.
5. MEIDI có cung cấp bao bì dạng băng và cuộn để lắp ráp tự động không?
Liên hệ với MEIDI để biết các tùy chọn đóng gói bao gồm thông số kỹ thuật của băng và cuộn, số lượng cuộn và cấu hình đầu dẫn/rơ moóc cho các yêu cầu về thiết bị gắp và đặt của bạn.
Để biết bảng dữ liệu kỹ thuật, hồ sơ hàn nóng chảy lại, ghi chú ứng dụng ổ GPIO hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
