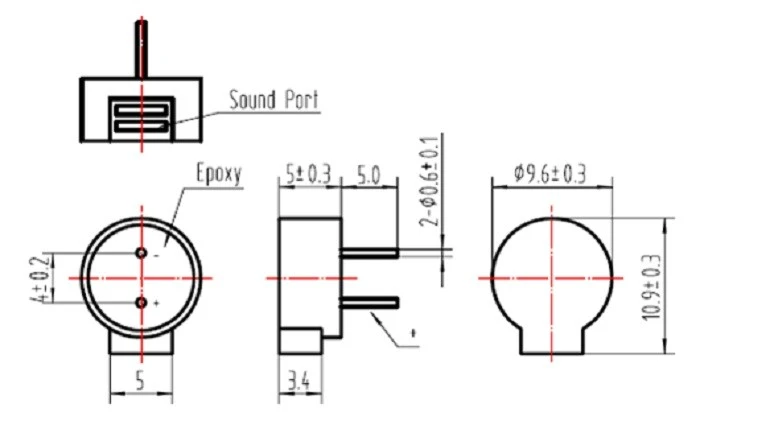

Gói xuyên lỗ 9,6 × 5 mm để gắn PCB trực tiếp
Tần số cộng hưởng 2700Hz cho đầu ra âm thanh với ổ sóng vuông bên ngoài
Trở kháng cuộn dây 40Ω cho mạch điều khiển loại 5V
Tối thiểu. Áp suất âm thanh 85dB ở 10cm dưới 5Vo‑p, 2700Hz, chu kỳ hoạt động 50%
Dải điện áp hoạt động 4–6Vo‑p
Vỏ PPO màu đen được xếp hạng cho hoạt động -30oC đến +75oC

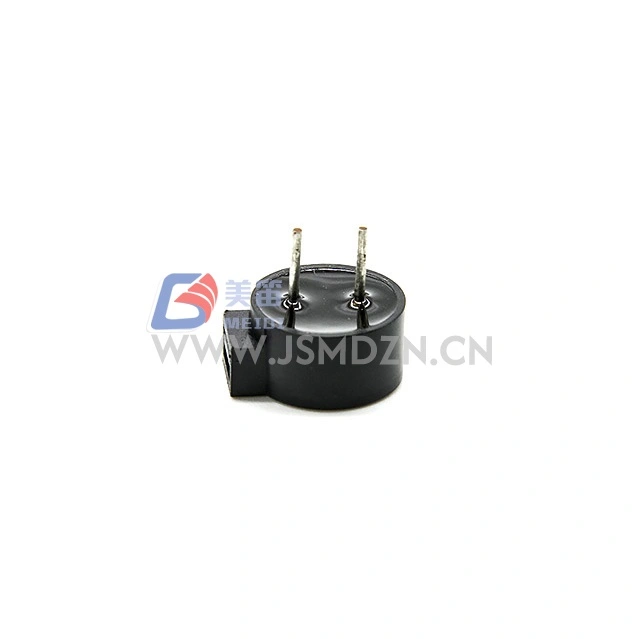

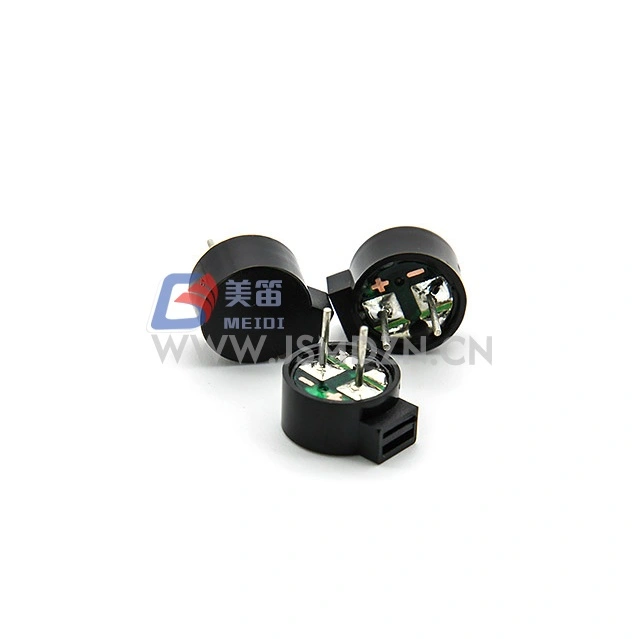

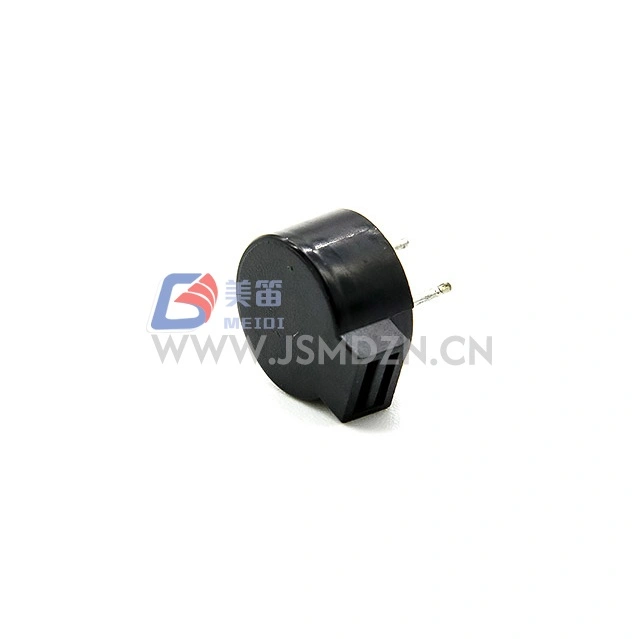

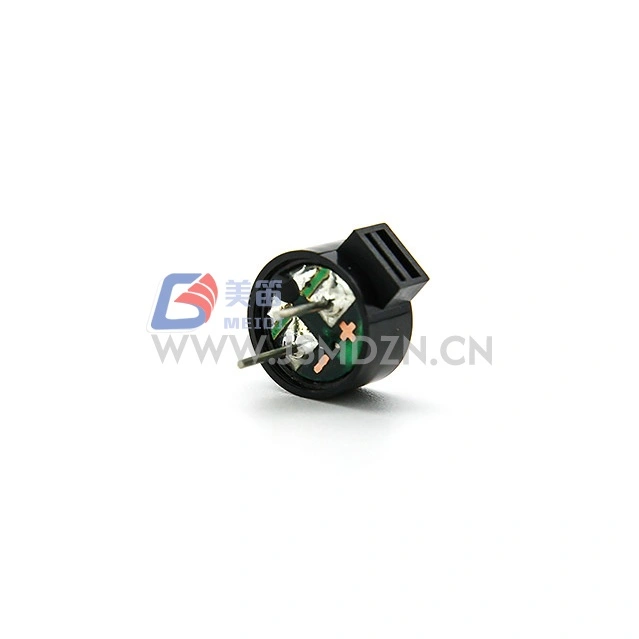

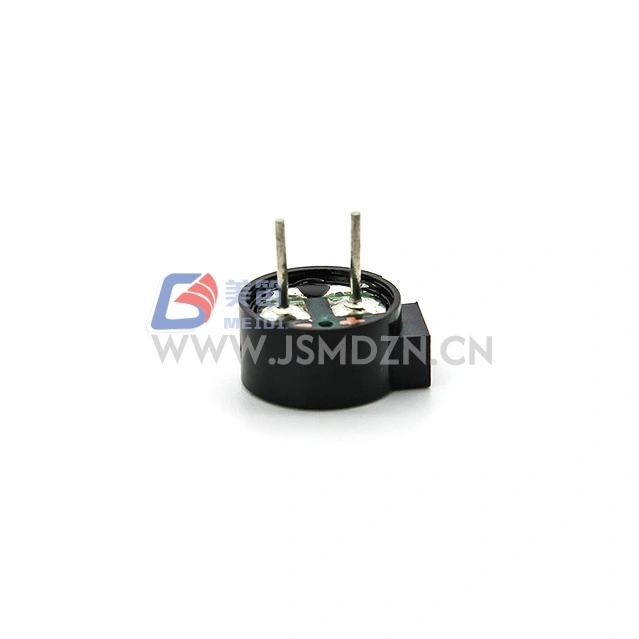

MEIDI HN‑9650E Bộ rung thụ động điện từ xuyên lỗ 9,6x5 mm là bộ rung thụ động điện từ xuyên lỗ được thiết kế cho các hệ thống công nghiệp và OEM loại 5V cần phản hồi âm thanh đáng tin cậy từ nguồn truyền động bên ngoài. Được định mức ở mức 5Vo‑p với tần số cộng hưởng 2700Hz và trở kháng cuộn dây 40Ω, HN‑9650E tạo ra Min. Áp suất âm thanh 85dB ở 10cm và hoạt động trong phạm vi 4–6Vo‑p. Vỏ PPO màu đen chịu được hàn tay và sóng tiêu chuẩn, khiến nó phù hợp với bảng thiết bị, thiết bị cảnh báo và đèn báo trạng thái.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | — |
| Điện áp định mức | 5Vo‑p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 4–6Vo‑p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 2730Hz, công suất 50%, sóng vuông 5Vo‑p |

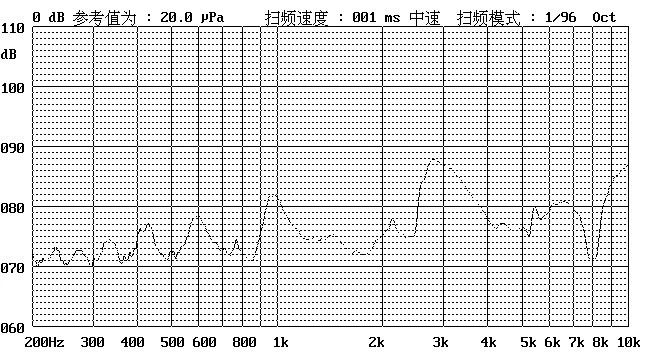

| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 2730Hz, mức thuế 50%, 5Vo‑p, 10cm |
| Điện trở cuộn dây | 40 ± 4Ω | Ở 25oC, DC |
| Tần số cộng hưởng | 2700Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -30oC ~ +75oC | — |
| Nhiệt độ bảo quản | -40oC ~ +85oC | — |
| Trọng lượng tịnh | Xấp xỉ. 1g | — |
| Vật liệu nhà ở | PPO đen | — |
| Bảo vệ môi trường | RoHS | — |
Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25±3oC, Độ ẩm 60±10% R.H., Áp suất 860–1060hPa
Lưu ý: Điều kiện kiểm tra dòng điện định mức và áp suất âm thanh trong thông số kỹ thuật ban đầu tham chiếu là 2730Hz, trong khi tần số cộng hưởng được chỉ định là 2700Hz. Liên hệ với MEIDI để xác nhận tần suất kiểm tra chính xác cho ứng dụng của bạn.
x
Mặt trước của thiết bị sử dụng còi xuyên lỗ để báo động cho người vận hành
Hệ thống giám sát tòa nhà và cơ sở với âm thanh cảnh báo
Mô-đun cấp nguồn và bộ chuyển đổi để cảnh báo quá nhiệt
Thiết bị thu ngân và ki-ốt tự động để phản hồi giao dịch
Thiết bị điện tử tiêu dùng có mạch điều khiển mức logic 5V
Bộ điều khiển quá trình yêu cầu chỉ báo trạng thái 2700Hz
| Yêu cầu thiết kế | Ưu điểm HN‑9650E |
| Đầu ra âm thanh ở định dạng xuyên lỗ | Tối thiểu. 85dB SPL trong gói 9,6 × 5 mm |
| Khả năng tương thích hệ thống 5V | Định mức 5Vo‑p với phạm vi hoạt động 4–6Vo‑p |
| Lắp ráp thủ công và tự động | Dây dẫn xuyên lỗ dành cho hàn tay và hàn sóng |
| Dung sai cung cấp theo quy định | Điện áp hoạt động tối đa 6Vo‑p |
| Phạm vi nhiệt mở rộng | Vỏ PPO từ -30oC đến +75oC |
MEIDI sản xuất HN‑9650E theo quy trình sản xuất được kiểm soát, bao gồm kiểm tra nguyên liệu đầu vào, xác minh điện trở cuộn dây và kiểm tra âm thanh cho từng lô sản xuất. Mỗi lô đều trải qua các bài kiểm tra độ tin cậy bao gồm tuổi thọ, nhiệt độ cao/thấp, độ ẩm, sốc nhiệt, rơi và rung. Sau bất kỳ thử nghiệm nào trong số này, sản phẩm phải đáp ứng các tiêu chí chấp nhận mà không bị suy giảm chức năng vượt quá khả năng chịu áp suất âm thanh được chỉ định.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | - Bảo quản ở 40oC trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này có thể ảnh hưởng đến hiệu suất điện.
1. HN‑9650E yêu cầu tín hiệu điều khiển nào?

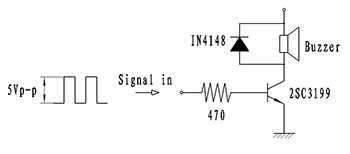

HN‑9650E là một bộ rung thụ động và cần tín hiệu sóng vuông hoặc xung bên ngoài. Sóng vuông chu kỳ nhiệm vụ 50%, 2700Hz ở 5Vo‑p mang lại mức tối thiểu định mức. Đầu ra 85dB ở 10cm. Liên hệ với MEIDI để biết các ghi chú về ứng dụng mạch truyền động.
2. HN‑9650E có thể điều khiển ở mức logic 3,3V không?
Phạm vi hoạt động định mức là 4–6Vo‑p, do đó 3,3V có thể giảm xuống dưới mức ổ đĩa được chỉ định. Sử dụng giai đoạn đệm để đạt phạm vi 4–6Vo‑p hoặc liên hệ với MEIDI để được hướng dẫn truyền động điện áp thấp.
3. Điện trở cuộn dây 40Ω ảnh hưởng thế nào đến thiết kế driver?
Cuộn dây 40Ω tiêu thụ tối đa 80mA ở 5Vo‑p. Xác nhận giai đoạn trình điều khiển của bạn có thể cung cấp dòng điện này với đủ điện áp bão hòa và biên nhiệt.
4. Phương pháp hàn nào tương thích với vỏ PPO?
Dây dẫn xuyên lỗ chấp nhận hàn tay và hàn sóng tiêu chuẩn. Hạn chế tiếp xúc với nhiệt trong phạm vi định mức nhiệt độ vỏ. Liên hệ với MEIDI để biết các hồ sơ hàn được đề xuất.
5. Chân cắm HN‑9650E có tương thích với các bộ rung xuyên lỗ 9mm khác không?
Liên hệ với MEIDI để có bản vẽ cơ khí và mẫu lỗ được đề xuất nhằm xác minh khả năng tương thích của dấu chân với PCB của bạn.
Để biết bảng dữ liệu kỹ thuật, ghi chú mạch truyền động, báo cáo kiểm tra độ tin cậy hoặc tùy chỉnh OEM của HN‑9650E, hãy liên hệ với MEIDI. Nhóm của chúng tôi hỗ trợ các đơn vị đánh giá và kỹ thuật ứng dụng để tích hợp bộ rung xuyên lỗ.
